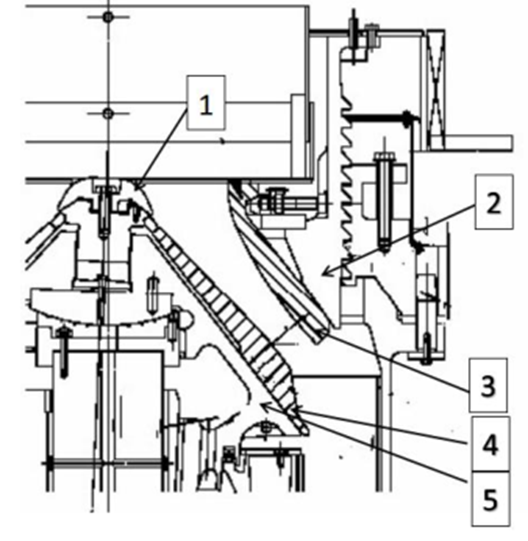

下圖中：1分料盤；2定錐體；3定錐襯板；4動錐襯板；5動錐體









　　01、故障問題



　　該廠礦石硬度較高（f=12-16），新安裝好的動錐襯板，按照使用壽命要求，可以使用半個月，破碎礦石10萬噸，但是現場環境惡劣，粉塵大，皮帶操作工監管不到位，永磁除鐵器除鐵效果不是很好，破碎時經常過鐵，加上動錐襯板安裝時存在配合不緊密、切割環焊接不牢固、鎖緊螺絲沒緊固到位、襯板安裝不正等缺陷因素，導致動錐襯板使用過程中極易破裂失效，使圓錐破破碎效率低下，生產成本提高，造成不必要的成本消耗。



　　02、故障原因分析



　　在圓錐破碎礦的過程中，破碎腔里面喂?jié)M礦石顆粒粒度為60-120mm的塊礦，動錐襯板既做慢速旋轉運動，同時又做橫向沖程運動，作用在襯板上的破碎負荷比較大，既有周向負荷，又有徑向負荷。因此，襯板安裝或破碎過程中存在下面列舉缺陷時，都易造成動錐襯板故障，如：襯板的破裂失效、鎖緊螺絲松動脫落等。



　　（2）襯板安裝時動錐體與動錐襯板接觸面清理不干凈，配合不緊密，破碎時襯板松動，破碎失效。



　?。?）襯板安裝時鎖緊螺栓緊固不到位，緊固強度不夠，破碎過程中襯板松動易破裂失效。



　?。?）襯板安裝時上面的壓緊切割環沒有焊接牢固，或破碎過程中焊縫磨損開焊，襯板松動易破裂失效。



　?。?）破碎過程中經常進入鐵塊，鐵塊硬度較大，破碎負荷增大，超過襯板額定值時，襯板易破碎失效。



　　03、采取的處理措施



　　根據上述分析，采取下面相應的處理措施：



　?。?）襯板安裝時調平調正，使破碎時襯板負荷周圍平衡均勻。



　　（2）襯板安裝時對動錐體、動錐襯板配合面徹底清理，使其接觸配合緊密。



　?。?）襯板安裝時鎖緊螺栓緊固到位，緊固強度足夠，破碎過程中襯板不易松動。



　?。?）襯板安裝時上面的壓緊切割環與襯板焊接牢固，破碎過程中每班檢查1次焊縫是否開焊，若開焊重新焊接牢固。



　?。?）破碎過程中為防止破碎腔經常進入鐵塊，在給料皮帶頭部安裝合理的電磁除鐵器，除去鐵塊，使破碎過程中襯板的負荷平衡均勻。



　　04、處理效果



　　襯板合理安裝后，給料皮帶機頭部安裝電磁除鐵器后，經過生產破碎檢驗，不進入鐵塊襯板不會破裂，可以穩定使用半個月，破碎礦石10萬噸，使用壽命提高，生產成本大幅度降低，保證了生產任務的完成。經過專業人員到現場的認真觀察和分析，發現問題，并找準原因，圓錐破動錐襯板松動易破裂失效的故障還是比較容易處理的。
