隨著我國航空業(yè)的發(fā)展、機場建設(shè)的擴展及機場航班密度的增加，機場道面混凝土也隨之面臨更大程度的挑戰(zhàn)。相較于其他位置的混凝土，機場道面混凝土處于干濕交替、凍融循環(huán)的惡劣復(fù)雜環(huán)境，有時可能還要遭受火焰和高溫氣流的傷害 [1] 。



　　機場道面，特別是飛機起降區(qū)域，要長期承受飛機起降而帶來的巨大的沖擊荷載 [2-3] 。機場道面混凝土表面的開裂對其性能、耐久性以及飛機行駛安全都有很大程度的影響 [4] 。由于機場道面混凝土所處的環(huán)境特點以及工作服役特性，要求機場道面混凝土具有良好的耐磨性能、較高的韌性（折壓比）以及較強的抗沖擊性能。



　　機場道面混凝土面臨反復(fù)沖擊荷載時，裂縫呈現(xiàn)“引發(fā)—開展—回復(fù)”的循環(huán)。在反復(fù)荷載作用下，原生裂縫的數(shù)量與尺寸對于后續(xù)裂縫的發(fā)展可起到關(guān)鍵性作用 [3] 。因此，在混凝土中摻入纖維形成一種高韌性材料，可以有效控制裂縫的產(chǎn)生，提高道面混凝土的耐久性，延長道面混凝土的服役年限。



　　不同彈性模量的纖維對于不同尺寸裂縫的阻礙開展的效果是不同的 [5] 。此外，四川、貴州等西南地區(qū)天然砂較為稀缺，機制砂資源豐富，采用機制砂替代天然砂制備機場道面混凝土可充分利用當?shù)刭Y源，有效降低材料成本。



　　本項研究主要通過對比單獨摻入 PVA 纖維與鋼—PVA 纖維混摻對于機制砂機場道面混凝土的彎韌性、耐磨性以及抗沖擊性能的影響，給出纖維摻量的合理建議值，并為機制砂混凝土在機場建設(shè)中提供參考數(shù)據(jù)。



        01、纖維混凝土原材料及試驗方法



　　1.1 原材料

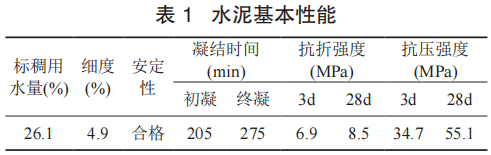

　　（1）水泥：海螺 P·O52.5 水泥，基本性能指標見表 1。







　?。?）集料：粗集料選用 5～10mm 和 10～40mm 石灰石碎石，細集料采用石灰石精品機制砂，基本性能如表 2 所示。



　?。?）外加劑：北京科寧豐外加劑有限公司 ADD-3 緩凝減水劑，減水率為 14%。



　?。?）水：自來水。



　　（5）PVA 纖維：上海鍇源化工生產(chǎn)的 PVA 纖維，呈單絲狀，具體性能參數(shù)見表 3。



　?。?）鋼纖維：采用浙江省嘉興市經(jīng)緯鋼纖維有限公司生產(chǎn)的 DW-20 鋼纖維。具體性能參數(shù)見表 4。



　　1.2 試驗方法



　　抗壓、抗折試驗參照 GB/T 50081—2019《混凝土物理力學性能試驗方法標準》進行；耐磨試驗參照JTG E 30—2005《公路工程水泥及水泥混凝土試驗規(guī)程》進行；抗沖擊試驗參照 GB/T 21120—2018《水泥混凝土和砂漿用合成纖維》中附錄 G《混凝土沖擊性能試驗方法》進行。



　　抗折試驗試件為 150mm×150mm×550mm 的標準試件，抗壓、耐磨試驗試件為 150mm×150mm× 150mm 的標準立方體試件，抗沖擊試驗試件為直徑 152mm、高 64mm 的圓柱體標準試件。



　　02、試驗配合比

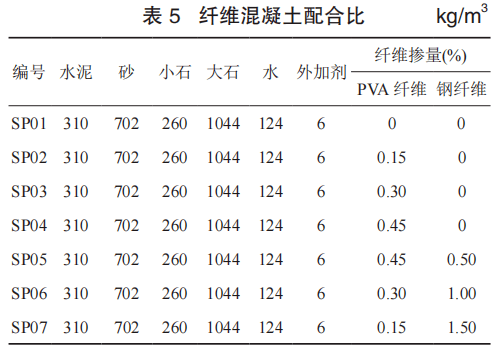

　　為研究單獨摻入 PVA 纖維和復(fù)合摻入鋼—PVA 纖維對機場道面機制砂混凝土彎韌性及耐磨抗沖擊性能的影響，采用 7 組配合比進行研究，具體的配合比見表 5。其中 SP01 為普通道面機制砂混凝土，作為比較基準。SP02～SP04 為單獨摻入 PVA 纖維的機場道面混凝土，PVA 的體積摻量分別為 0.15%、0.3% 和 0.45%。SP05-07 為按梯度復(fù)合摻入鋼—PVA 纖維的機場道面混凝土。





　　03、實驗結(jié)果及分析



　　3.1 力學性能

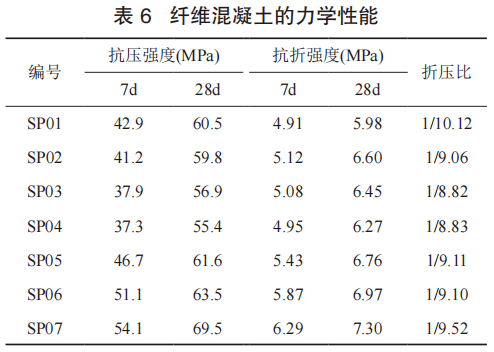

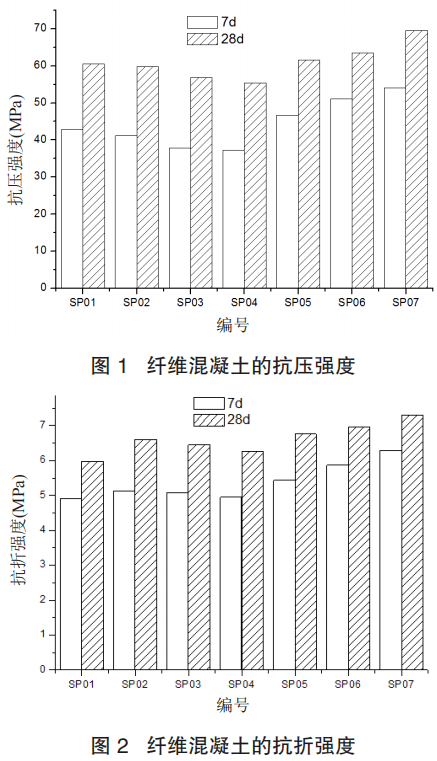

　　7 組混凝土的力學性能測試結(jié)果見表 6 和圖 1、2。





　



　　從混凝土力學性能的數(shù)據(jù)圖表中可以看出：



　　（1）根據(jù) SP01～SP04 共四組試件的力學性能測試結(jié)果，在混凝土中摻入 PVA 纖維后，混凝土的 7 天以及 28 天抗壓強度都有所下降，且隨著 PVA 摻量的增加，抗壓強度下降程度越大；混凝土 7 天及 28 天抗折強度呈現(xiàn)先增加后減少的變化趨勢，其中抗折強度最高的一組為 PVA 體積摻量為 0.15% 的 SP02 組試塊，其 7 天和 28 天抗折強度可達到 5.12MPa 和 6.76MPa。相較基準混凝土 SP01，抗折強度提升了 4.3% 和 13.1%。結(jié)合 28 天抗壓強度及抗折強度的試驗結(jié)果，可以看出在混凝土中摻入 PVA 纖維，能夠提升混凝土的折壓比，有效提高道面混凝土的韌性。



　?。?）試件 SP04 與 SP05、SP03 與 SP06 以及 SP02 與 SP07 兩兩對比，發(fā)現(xiàn)加入鋼纖維后，混凝土的抗壓強度以及抗折強度都有所提高，但抗壓強度提升的程度更大，韌性得到削弱。其中，當混摻鋼纖維體積為 1.5% 時，抗折強度提升效果最好，其抗折強度增加量可達單摻同等數(shù)量 PVA 纖維混凝土抗折強度的 10.62%；當混摻鋼纖維體積比為 1.5% 時，抗壓強度提升效果最好，其抗壓強度增加量可達單摻同等數(shù)量 PVA 纖維混凝土抗壓強度的 16.22%。



　?。?）摻入鋼纖維后，混凝土的折壓比會得到降低，但仍比不摻纖維的混凝土折壓比要大。結(jié)合抗壓強度、抗折強度以及折壓比的變化，可認為鋼纖維的摻入雖在一定程度上提高了混凝土的力學性能，但由于抗壓性能提升幅度遠大于抗折性能，導(dǎo)致折壓比有所下降，致使混凝土的韌性減弱。



　　3.2 耐磨性能

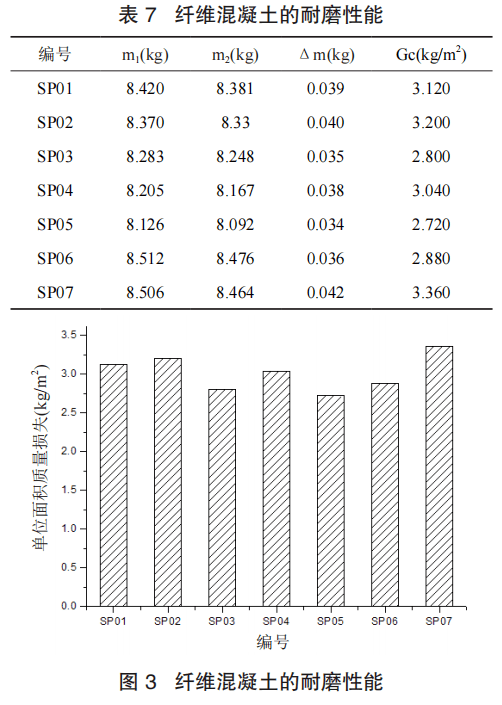

　　將 200N 負荷下耐磨試驗機磨 30 轉(zhuǎn)后試塊質(zhì)量記為 m 1 ，然后在 200N 負荷下耐磨試驗機磨 60 轉(zhuǎn)后試塊質(zhì)量記為 m 2 。7 組混凝土的耐磨性能測試結(jié)果見表 7 和圖 3。







　　從混凝土耐磨性能的數(shù)據(jù)圖表中可以看出：



　?。?）單獨摻加 PVA 纖維后，混凝土的耐磨效果呈現(xiàn)先減弱后增強的變化趨勢。其中，耐磨性能效果最好的時體積比為 0.3% 的 SP03 組試塊，其單位面積質(zhì)量損失為 2.800kg/m 2 ，可減少基準混凝土單位面積質(zhì)量損失的 10.23%。



　?。?）對比相同 PVA 摻量的混凝土試塊，隨著鋼纖維的摻入，混凝土單位質(zhì)量損失先減小再增加。摻入體積比為 0.5% 的鋼纖維能夠提升混凝土的耐磨效果，單位面積質(zhì)量損失僅為單摻同等數(shù)量 PVA 纖維的 89.45%。



　　（3）磨損試驗中，鋼纖維大多以“拔出”的形式抵抗磨損，未能提供更多的抗磨損的作用，因此摻入鋼纖維的混凝土的單位面積質(zhì)量損失值會偏高，耐磨效果不如單摻 PVA 纖維的混凝土。經(jīng)對比結(jié)果表明，加入少量鋼纖維能夠降低混凝土的質(zhì)量磨損，提高耐磨性。



　　3.3 抗沖擊性能

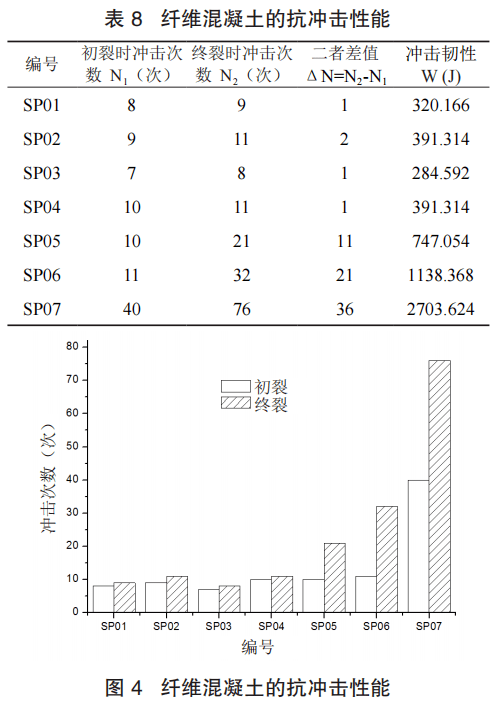

　　纖維混凝土落錘試驗中重錘質(zhì)量為 6.05kg，提升高度為 600mm，重力加速度記為 9.8N/kg。7 組混凝土的抗沖擊性能測試結(jié)果見表 8 和圖 4。





　　從混凝土抗沖擊性能的數(shù)據(jù)圖表中可以看出：



　?。?）單獨摻加 PVA 纖維后，混凝土的抗沖擊性能呈現(xiàn)先增強后減弱再增強的變化趨勢。其中，摻入體積比為 0.3% 的 PVA 纖維時，混凝土的抗沖擊性能最弱；摻入體積比為 0.15% 和 0.45% PVA 纖維時，抗沖擊效果相同?？梢娺m量摻入 PVA 纖維可以在一定程度上提高混凝土的抗沖擊效果。



　　（2）加入鋼纖維后，混凝土的抗沖擊性能得到提升，且隨著鋼纖維摻入量的增加，抗沖擊性能提升的幅度越大。其中，摻入體積比為 1.5% 的鋼纖維時，抗沖擊效果增幅最大，可達單摻同等數(shù)量 PVA 纖維的混凝土抗沖擊效果的 5.9 倍。



　　（3）基準混凝土和單摻 PVA 纖維的混凝土的試件破壞時為試件完全裂開；摻鋼纖維的混凝土破壞時為試件僅有一條過大的裂縫不完全裂開，其破壞有一定的延性，且破壞面上有鋼纖維的連接。根據(jù)初裂與終裂的沖擊次數(shù)的差值和試件破壞效果，摻入鋼纖維后，鋼纖維能夠起到“橋梁”的作用，可連接裂縫兩端，延緩沖擊裂縫的開展，進而吸收更多的沖擊功。



　　04、結(jié)論



　?。?）單獨摻加 PVA 纖維，能降低混凝土的抗壓強度，提高混凝土的折壓比；耐磨性能隨著 PVA 纖維的摻量增加先減弱后加強，抗沖擊性能則先增強后減弱再增強。綜合三種性能，當摻入體積比為 0.3% 的 PVA 纖維時，混凝土的綜合性能可以達到較好的水平。



　?。?）相同 PVA 纖維摻量時，鋼纖維摻量的增加，混凝土的折壓比減小，韌性減弱；耐磨性能先增強后減弱；抗沖擊性能得到提升。綜合折壓比、耐磨性以及抗沖擊性，當摻入體積比為 0.3% 的 PVA 纖維和 1.0% 的鋼纖維時，混凝土的性能可以達到較好的水平。



　?。?）對比相同 PVA 纖維摻量時，摻入鋼纖維后，混凝土的抗壓強度、抗折強度以及抗沖擊性能有不同程度的提高，耐磨性能略有削弱?？傮w上可認為鋼纖維的加入提升了摻 PVA 纖維混凝土的性能，鋼纖維與 PVA 纖維在提高混凝土彎韌性、抗沖擊性能方面有協(xié)同作用。
