球磨機襯板的作用、安裝流程及安裝注意事項，規范安裝，保證生產！

2020-02-13來源：環球破碎機網

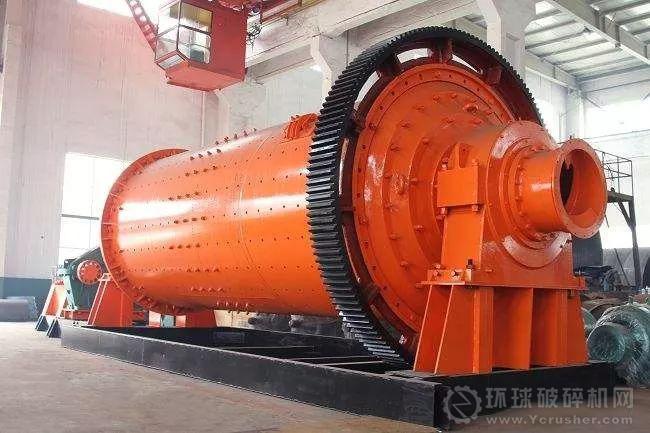

　　球磨機筒體的內表面一般都裝有各種形狀的襯板。襯板是球磨機的主要易損件，其使用成本約為產品售價的2%-3%，襯板的性能和使用壽命是是用戶都非常關心的問題。襯板的使用性能會直接影響到球磨機的使用性能。

　　在球磨機日常的使用過程中，常常出現因?yàn)榘惭b工藝不規范導致的襯板磨損，進而導致球磨機生產量出現影響。為了避免出現不必要的生產損失，襯板安裝需合格。本文分享球磨機襯板的安裝流程及注意事項。

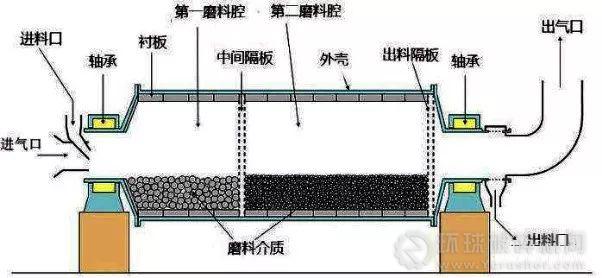

　　球磨機襯板的作用

　　1、保護筒體，延長筒體使用壽命

　　我們知道，球磨機作為大型的礦山設備，其售價較高，投資成本高、維修不方便，而襯板的價格僅是整臺球磨機售價的2%~3%左右，而且更換方便，所以球磨機襯板的第一個作用就是保護筒體，避免筒體在運轉過程中受到物料和鋼球的撞擊而縮短使用壽命。

　　2、增強筒體剛度，避免筒體變形

　　由于襯板與球磨機筒體緊密相連，所以在很大程度上增強了筒體的剛度，有效避免筒體過早變形。

　　3、對物料和鋼球起到提升作用

　　由于襯板的形狀不同，包括波形、階梯形等，當筒體進行回轉運動時，借助襯板的形狀和摩擦力，可以向物料和鋼球傳遞能量，對其起到提升的作用，并賦予其一定的位能和拋落動能，使它們產生符合粉磨工藝要求的“圓弧一拋物線”運動軌跡，沖擊和研磨物料。

　　4、對鋼球起到分級作用

　　在球磨機襯板的分類中，有一種是自動分級襯板，它可以對不同大小的鋼球起到分級的作用，將直徑較大的鋼球集中在球磨機筒體的進料端，用來粉碎大塊物料，將直徑較小的鋼球集中在排料端，用來粉碎較小的物料。

　　球磨機襯板的安裝流程

　　1、球磨機橡膠襯板的安裝

　　首先是T型螺栓的安裝，包括T型螺栓、海綿墊圈、密封橡膠墊圈、U型鐵碗、鐵平墊等。步驟如下：將T型螺栓裝入提升條的內滑道，穿上圓形海綿墊圈、為螺栓密封件、為螺栓緊固件，待T型螺栓穿過筒體孔后，依次穿入即可。

　　2、球磨機橡膠襯板的進料端端蓋安裝

　　球磨機進料端端蓋的安裝，需要先將填充條放在端蓋與筒體相交處，將端襯板置于填充條之上，將穿好的T型螺栓端部提升條壓在端襯板邊上，再放入一塊端襯板，扣上T型螺栓的螺母。

　　此時需要注意不能鎖緊螺母，然后重復上述步驟，待安裝完一部分端部襯板和提升條后將中心環的邊耳插入端襯板和提升條后面，鎖緊螺母，再安裝其余部分。

　　3、球磨機橡膠襯板出料端的配件安裝

　　安裝內容主要包含填充條、周邊格柵板、中心格柵板、格子墊板、中心出料器、周邊出料器、端部提升條等。安裝步驟：先裝入出料器，鎖緊螺栓，其他組件的安裝與進料端安裝方法基本相同，不同的是格柵板后面需要安裝格子墊板。

　　安裝球磨機筒體襯板時需要注意，襯板一般會比磨機筒體長一些，磨機內安裝工人裝好一列襯板，磨機外的工人須及時鎖緊螺母，需要旋轉磨機時，每一個螺栓須全部鎖緊螺母，防止旋轉時襯板、提升條產生位移。

　　球磨機襯板安裝注意事項

　　球磨機襯板都是有方向性的，在安裝時需注意：

　　1、不要裝反，所有環向縫隙弧長不能超過310mm，超過的地方均用鋼板楔入，并將其隔斷。

　　2、相鄰的球磨機襯板間隙不得大于3～9mm。襯板與筒體內表面之間應按設計要求敷設隔層，如無要求，可在二者之間充填抗壓強度等級42.5MPa水泥砂漿，盡量充滿，多余部分通過堅固襯板螺栓擠壓出來，水泥砂漿凝固后再次緊固襯板螺栓。

　　3、在安裝有橡膠墊板的襯板時，安裝前3～4個星期將成卷的橡膠板打開，使之自由伸長；在使用橡膠板時，應使橡膠板的長邊順著筒體軸向，短邊順著筒體的圓周方向。

　　4、要仔細檢查襯板螺栓孔及襯板螺栓的幾何形狀，認真清理襯板螺栓孔及襯板螺栓上的飛邊、毛刺、突起，使螺栓能自由穿入到要求的位置。

　　5、成套的襯板螺栓應當由螺栓、防塵墊圈、平墊圈、彈簧墊圈、螺母組成；為防止漏灰，在使用時不可忘記使用防塵墊。

　　以上是球磨機橡膠襯板的安裝流程及相應的注意事項，了解襯板的作用與安裝規范有利于幫助您正確的選擇球磨機襯板，并在安裝的過程中少走彎路，襯板的正確選擇與安裝是延長球磨機使用壽命，減少設備維修率的保證。
