料場勘察與宕口建設的規劃設計→挖掘機扒山皮、清理宕口→母料逐層爆破（潛孔鉆打眼、裝藥、爆破）→大塊母料改?。ㄨ弾r機）→裝料（挖掘機配合人工、或裝載機配合人工）→運輸堆料





　　碎石加工場地規劃（應考慮場地地貌、大小和場內運輸及生產規模等因素）→平整場地→基礎與料倉隔墻建設→到場設備開箱逐一檢查驗收→設備安裝與調試→試生產→調試校準設備→正式生產

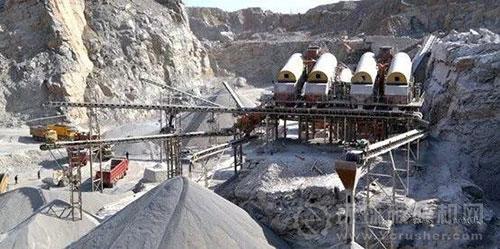

　　母料堆料→振動給料機均勻地送→粗碎機初步破碎→膠帶輸送機→中碎破碎機破碎→膠帶輸送機→細碎破碎機破碎→膠帶輸送機→振動篩篩分→合格料→膠帶輸送機→料倉堆存，不滿足粒度要求的石子返料→膠帶輸送機→細碎破碎機破碎→膠帶輸送機→振動篩篩分。一般在中碎或細碎階段應有除塵設備。



　　母料開采、堆放：潛孔鉆、挖掘機、運輸車輛



　　給料：振動給料機



　　粗碎：顎式破碎機，一般是大顎加小顎；有時也可根據石質情況采用旋回式破碎機。



　　中碎：圓錐式破碎機、反擊式破碎機、錘式破碎機



　　細碎：反擊式破碎機、錘式破碎機、整形破碎機（包括箱式破碎機、復合破碎機）



　　整形：整形破碎機（包括箱式破碎機、復合破碎機）



　　篩分：振動篩



　　除塵：除塵器



　　分料運輸：膠帶輸送機



　　檢驗：集料篩分設備（成套篩子）、扁平針片狀測定儀、含泥量測定儀、烘干設備、稱重設備（根據精度要求配置）、容重儀、壓力機等。







　　1）一般情況下，碎石生產線配置中應首先考慮碎石母料的種類和硬度，是石灰?guī)r、花崗巖、卵石還是玄武巖，巖石莫氏硬度大?。嫌捕?以上是硬度很大的巖石），巖石是軟脆型還是硬脆型，軟脆型破碎不需要用高烙鐵的破碎機，高錳鋼即可，如顎式破碎機、反擊式破碎機和錘式破碎機或箱式破碎機（重錘式破碎機）等；硬脆型破碎需要用高烙鐵的破碎機，如圓錐破碎機和整形破碎機。



　　2）其次是考慮破碎機的性能（破碎比）與適用性，顎式破碎機破碎比大，擠壓破碎，出料粒型針片狀多，適宜粗碎；反擊式破碎機、整形破碎機的產品粒形好，適宜中碎和細碎；反擊式破碎機、錘式破碎機適宜中硬以下石料的破碎，圓錐破碎機、整形破碎機適宜中硬以上石料的破碎。



　　3）再次是考慮產量，這就要求設備間應有較好的匹配性。



　　4）最后是考慮碎石有無特殊質量要求標準，如對碎石粒型要求高，則需要進行整形，應配置整形破碎機。





　　一般來說，全套碎石生產線設備主要包括振動給料機、顎式破碎機、圓錐式破碎機、反擊式破碎機、振動篩、膠帶輸送機、除塵設備、集中電控等設備組成。有時還因加工需要配備整形破碎機等。



　　下面我們以兩種典型的物料，玄武巖和石灰石為例，為大家介紹常見的設備組合和匹配。

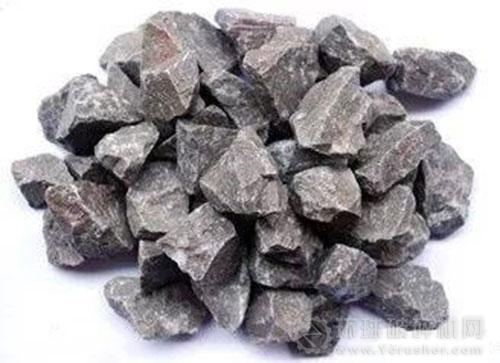

　　4.1玄武巖（輝綠巖、安山巖、花崗巖）碎石生產線設備組合與匹配



　　玄武巖硬度較高，硅含量較高，是硬且韌的物料，磨蝕性高，在實際破碎作業中是較難破碎的，或破碎成本較高的的物料。在破碎工藝的設計上，盡可能的選用層壓原理的破碎設備，以降低耐磨件的損耗。





　　一般玄武巖碎石生產線設備組合（四段式）如下：



　?。?）上料：振動給料機



　?。?）粗碎：顎式破碎機



　?。?）中碎：圓錐破碎機或細碎顎式破碎機



　?。?）細碎：反擊式破碎機（或整形式破碎機）



　?。?）篩分+除塵：振動篩+干法式除塵器



　?。?）整形：反擊式破碎機或整形破碎機（細碎后的石料篩分后，合格的經皮帶輸送機送往儲料倉，粒度尺寸、粒形不滿足要求的返料，經皮帶輸送機返回反擊式破碎機或整形式破碎機再次加工、整形）



　?。?）篩分+除塵：振動篩+干法式除塵器



　?。?）輸料：皮帶輸送機



　?。?）控制系統



　　注意：



　　為減少粉塵和泥土，粗碎后石料由振動給料機輸送給中碎破碎機，后續石料間輸送均由皮帶輸送機完成。是否上除塵設備應視碎石的潔凈程度（含泥量是否合格）及是否有水洗工藝，如有水洗工序，就無必要上除塵設備。



　　整形破碎機以"石打石"方式破碎，產粉量較多，如經反擊式破碎機破碎后的集料粒形能滿足要求，盡量不采用整形破碎機進行細碎或整形。細碎或整形采用整形破碎機的工藝流程中應增加干法式除塵器除塵。

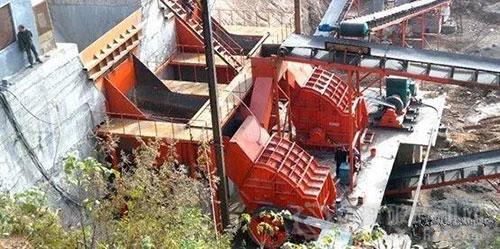

　　4.2石灰?guī)r碎石生產線設備組合與匹配



　　石灰石莫氏硬度為4～5級，硬度很低，且石料中的硅含量很低，磨蝕性小（對破碎機的耐磨件的磨蝕很低），硬度小且脆，在實際破碎作業中是較易破碎的，或破碎成本較低的的物料，在破碎工藝的設計上，盡可能選沖擊原理的破碎設備。

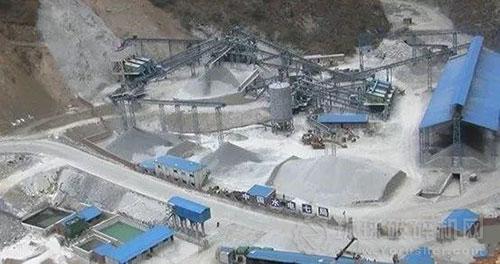

　　一般石灰?guī)r碎石生產線設備組合（三段式）如下：



　?。?）上料：振動給料機



　　（2）粗碎：顎式破碎機



　?。?）細碎：反擊式破碎機、錘式破碎機或箱式破碎機



　?。?）篩分+除塵：振動篩+干法式除塵器



　?。?）整形：反擊式破碎機或整形破碎機（細碎后的石料篩分后，合格的經皮帶輸送機送往儲料倉，粒度尺寸、粒形不滿足要求的返料，經皮帶輸送機返回反擊式破碎機或整形式破碎機再次加工、整形）



　　（6）篩分+除塵：振動篩+干法式除塵器



　?。?）輸料：皮帶輸送機



　?。?）控制系統



　　注意：



　　為減少粉塵和泥土，粗碎后石料由振動給料機輸送給細碎破碎機，后續石料間輸送均由皮帶輸送機完成。如整條生產線擬兼作生產機制砂或礦粉，整形或制砂工藝流程中可采用整形破碎機。



　　如果一條生產線，自動化程度高，設備的選型與石料的性能相適宜，設備間的匹配性好，生產效率高，運行成本低，產量大，收益好，成品石子粒度均勻、粒形好，符合用料要求，那可以說是成功的生產線，也是用戶所期盼的。
