振動篩是廣泛用于礦山、化工、建材、冶金和電力等行業的物料篩分設備。今天小編給大家全面匯總一下振動篩在技術方面常遇到的問題及解決辦法！

一、振動篩分機械主要分類及工作原理

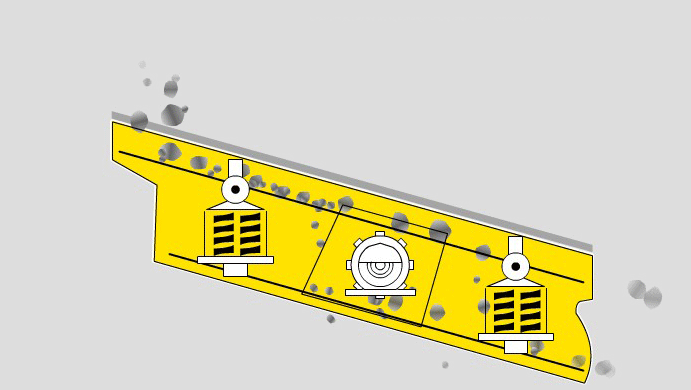

振動篩工作原理圖

根據篩分機械的結構及工作原理大致有以下幾類：

（1）固定篩 工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有 50~60% 。

（2）滾軸篩 工作面是由橫向排列的一根根滾動軸構成的，軸上有盤子，細粒物料就從滾軸或盤子間的縫隙通過。大塊物料由滾軸帶動向一端移動并從末端排出。選礦廠一般很少用這種篩子。

（3）圓筒篩 工作部分為圓筒形，整個篩子繞筒體軸線回轉，軸線在一般情況下裝成不大的傾角。物料從圓筒的一端給入，細級別物料從筒形工作表面的篩孔通過，粗粒物料從圓筒的另一端排出。

圓筒篩的轉速很低、工作平穩、動力平衡好。但是其篩孔易堵塞、篩分效率低，工作面積小，生產率低。選礦廠很少用它來作篩分設備。

（4）平面運動篩 機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。

搖動篩是以曲柄連桿機構作為傳動部件。電動機通過皮帶和皮帶輪帶動偏心軸回轉，借連桿使機體沿著一定方向作往復運動。機體運動方向垂直于支桿或懸桿中心線，由于機體的擺動運動，使篩面上的物料以一定的速度向排料端移動，物料同時得到篩分。

搖動篩與上述幾種篩子相比，其生產率和篩分效率都比較高。其缺點是動力平衡差?，F(xiàn)在選礦廠很少用它，而被結構更合理的振動篩取代。

在選礦廠應用最多，按其傳動機構的不同，又可以分為以下幾種：偏心振動篩、慣性振動篩、自定中心振動篩、共振篩。

二、振動篩軸承溫度偏高有哪些原因？

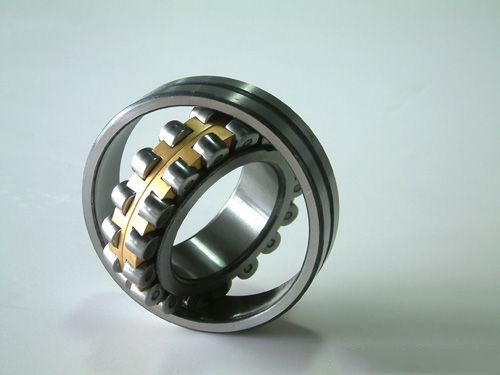

振動篩軸承配件

振動篩軸承是在重載、大離心力的情況下工作的，所以通常發熱現象比較明顯。通常情況下，振動篩空車試車4h，軸承的溫度應該維持在35～6O℃。如果出現了軸承溫度偏高，可能是由以下原因所造成的。

(1)軸承型號選擇不合理

如果使用振動篩過程中，頻繁發生激振器部位軸承過熱且加油后也沒有明顯的改善情況，那么很有可能是軸承型號選擇不合理所造成的。造成這種情況最主要的原因是軸承徑向游隙太小。振動篩上的軸承運轉頻率高、承載負荷非常大，同時載荷為變動載荷，如果軸承的徑向游隙太小就沒有辦法承受高頻大載荷，所以選擇時需要選擇大游隙軸承。

(2)軸承熱膨脹空間缺乏

主要表現在當生產時間長時，軸承溫度高，會使用軸承損壞。主要原因是軸承端蓋壓住軸承外圈時太緊，沒有給軸留出熱脹的空間，當溫度升高時軸脹，使軸承的端蓋抵死，沒有軸向游隙，壓蓋與軸承外圈之間必須有一定間隙，以保證軸承正常的散熱和一定的軸向竄動。該間隙可以通過端蓋和軸承座之間的密封墊來進行調整。

(3)軸承油少或油質污染等

軸承缺油或油過多，長期不檢查軸承的注油情況時軸承就會發生缺油現象，會產生發熱現象，嚴重時會損壞軸承。要解決這種現象平時要定期打開端蓋檢查，及時注油，加油時油量不能充滿整個端蓋，要留出三分一的空間。這時需要給軸承注油、清洗、更換油和密封，檢查油質和注油情況。

(4)外界煤泥的進入

外界環境惡劣，煤泥進入軸承端蓋內也是軸承發熱的一個原因，因而平時要經常檢查軸承的密封情況，防止外界的煤泥、水等進入到軸承的內部。

三、振動篩篩網損壞過快的原因及解決方法

振動篩篩網

篩網損壞過快的原因主要有粘土堆積、電動機轉向錯誤、篩網與篩框貼合不緊及篩網質量差等。

(1)粘土堆積振動幅度過小，在聚合物鉆井液條件下很難篩分，不能有效克服鉆屑(粘土)的粘性力，導致鉆屑在篩網上堆積而快速損壞篩網。

解決方法：①增大振動幅度；②用噴灑的水沖篩網和鉆屑，減小鉆屑的粘性，但這個方法僅適合允許添加水的場合；③調整排砂口端的篩網角度向下，利于巖屑靠重力排出，但是可能會導致跑漿；④更換篩網的目數或調整單篩的流量，保證鉆井液的流止點接近篩網出口，讓鉆屑在鉆井液的潤滑作用下順利排出。

(2)電動機轉向錯誤在調試電動機轉向時，現場操作人員根據以往單軸振動篩或直線篩的使用經驗，認為只要鉆屑往前走就行，但此方法并不適用于平動橢圓振動篩(見圖1)。若電動機錯誤地朝內側旋轉，拋射角雖也是向前45°，但是鉆屑有向后滾動的力，這時鉆屑向前運移的速度要慢很多，在篩網上停留時間長，甚至?xí)?dǎo)致鉆屑無法排出。

解決方法：①篩箱運轉時，按電控箱的停止按鈕，此時振動篩會慢慢停下來，觀察側板上的小點在振動篩運轉時形成的橢圓軌跡，向出砂口滾動為正確轉向；②卸下振動器護罩，檢杏偏心塊是否均向外側旋轉；③調換電控箱進線電源中的任意2根相線，在篩網上面撒一些砂子，排砂速度更快的一種即是正確的方向。

(3)篩網與篩框貼合不緊支撐篩網的膠條磨損后篩網不能可靠地與之接觸；篩網沒有合理繃緊。

(4)篩網質量差篩網一般有上部的篩分層和下部的受力層，要求這2層之間緊密貼合，如果篩網預張緊工藝差，當篩網底部的受力層繃緊時，篩分層沒有拉緊，工作時鉆屑的拋擲力大大減小，不能／頃利篩分和排出鉆屑。

四、振動篩異常噪音故障原因及解決方法

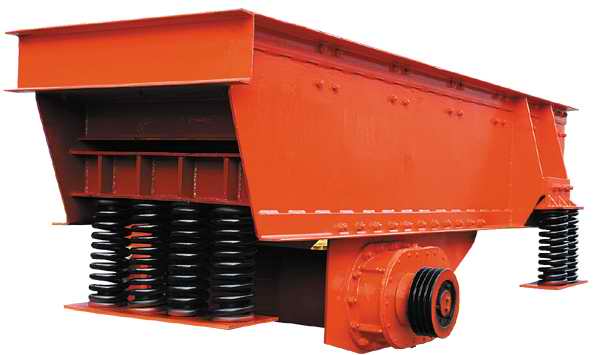

振動篩

振動篩是常見噪音來源，運行中還經常會出現聲音異常的現象，而且聲級高、聲源多且復雜，怎樣做才能解決聲音異常的故障、有效降低振動篩的噪音呢？

振動篩異常噪音故障原因及解決方法

振動篩直線篩機在運行時，一旦有異常聲音，應立即停機進行檢查，以免造成篩機其他部件的損壞，甚至生產線停產。一般可以從以下幾個方面著手檢查：

振動篩運輸支撐未拆除，應立即拆除運輸支架。

束環螺栓未鎖緊或束環未完全嵌合，立即鎖緊螺母，或鎖緊銅螺母，并用木錘擊打束環。

振動篩地基不平整，應穩定地基，振篩機底座墊一塊橡膠板效果更好。

振動篩彈簧斷掉或脫位，更換彈簧或復位。

振動篩機體、出料口接觸硬物，挪出空間，間距大于0.5米。

振動電機電機緊固螺栓松動，立即將振動電機螺栓鎖緊。

振動篩進料口、出料口的連接不能采用剛性連接，采用柔性或布袋連接。

振動篩軸承損壞，應立即停機更換。

振動篩橫梁斷裂，應立即停機檢修更換。

降低噪音的措施

一般在生產過程中，振動篩產生的噪聲是不可避免的，但噪聲太大對工作人員的身體會產生不利影響，可以采取以下措施降低噪聲：

1、定期檢查設備零部件松動情況

首先，應注意是否是因設備零件松動而導致的噪聲，因此，降噪首先要緊固振動篩上的所有部件，特別是需要經常更換的篩板，避免因個別部件松動而產生額外振動。

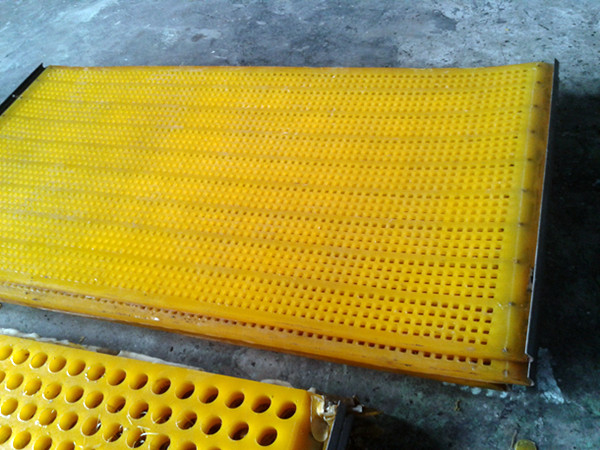

2、用聚氨酯篩板取代金屬篩板

因?yàn)榫郯滨ゲ牧蠌椥阅Ａ啃?、?nèi)阻大，改用聚氨酯篩板取代金屬篩板可有效降低噪聲。

3、篩箱側板加約束阻尼層

篩箱側板、后端板等板結構都是由薄板經焊接或鉚接而成，這些大面積的薄板在激振力作用下會輻射出較強的噪聲，板面輻射噪聲的大小與板面振動速度的平方成正比，為此可采取給板面施加約束阻尼材料來達到降噪的目的。

4、軸承內外套之間加以阻尼處理

對軸承的內外套之間加以阻尼處理，軸承的滾動體可以制作成空心滾動體或者在空心滾動體的內部加入阻尼材料，有效減小軸承的振動和降低軸承的噪聲。

5、改用柔性輻板齒輪

在振動過程中，由于齒輪的嚙出嚙入，齒輪噪聲也是一個值得重視的噪聲源。一般振動篩上使用的同步齒輪，本身就在強烈的振動環境下工作，因嚙出嚙入的沖擊更大，其沖擊噪聲也更高。

由于橡膠的內阻大，彈性變形大，既可以減輕嚙出嚙入的沖擊還可以較多地吸收振動能量，因此可以采用柔性輻板齒輪來達到降噪的目的。

6、改用橡膠彈簧

在振動過程中，彈簧端部與支座之間產生相對滑動。由于是干摩擦，因此摩擦噪聲頻率高，聲音大，使振動篩彈簧位置的局部噪聲明顯升高，改用橡膠彈簧后，可明顯降低部分噪聲。

7、溜槽加橡膠襯板

振動篩直線篩入料溜槽和出料溜槽，溜槽是用鋼板焊成的，物料在溜槽內的碰撞與摩擦同樣會影響振動篩的噪聲，為此在入料和出料溜槽的內壁上鋪上橡膠襯板也可以降低溜槽噪聲。

五、振動篩篩面的固定方法有哪些？

振動篩篩面的固定方法因篩面結構的不同，可有很多形式，以下就是幾種常用方法：

1、張緊結構：主要用于兩側有鉤邊的篩面，為了保護螺栓頭部不被磨損，常在張緊板上焊接一段圓管或鐵塊，在要求比較高的使用單位，直接將橡膠板包覆在張緊板的外側，并在螺栓部位預留圓孔，保證螺栓頭部與橡膠板齊平而得到保護。同時為了有效張緊篩面，不產生二次振動，將螺栓設計成一定角度的形式，并在外側加上彈性墊圈，使之安裝更可靠。主要針對對編織篩網或厚度小于6mm的篩板。

2、斜楔壓緊：為了縮短裝拆螺栓、螺母的時間，并在工作時不松動，很多振動篩設備企業采用無鉤邊板狀篩面斜楔形壓緊結構，尤其是聚氨酯篩板，這種斜楔結構，可以采用木楔或者是聚氨酯材料，會更好的將篩面與篩框壓緊，可靠性得到充分的保證。

3、卡槽結構：這種篩板固定方法的最大特點是篩板的固定不用螺栓，拆裝起來非常方便，更換速度快。

4、螺栓固定：直接用螺栓將振動篩網固定在篩框上的連接方式適用于篩絲較粗大的編織網以及厚度大于8mm的篩板，棒條篩面，橡膠篩面和其他篩面的中部固定。
