時產700-800噸石灰石碎石生產線配置工藝詳解

2012-07-20來源：鄭州鼎盛

一、專家選型：
砂石項目部方工對時產700/800噸石灰石碎石生產線給出：1臺ZSW1000振動給料機、1臺PE1000×1500顎式破碎機、2臺ZSW450振動給料機、4臺PF1520V反擊式破碎機、4臺4YK2460圓振動篩、皮帶輸送機等設備配置方案，具體的生產線設備配置如下圖：

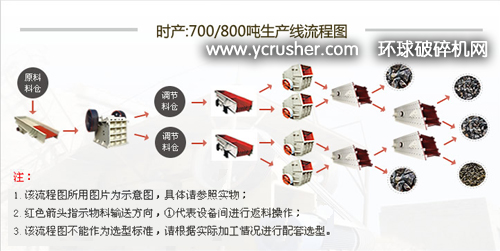

時產700/800噸石灰石碎石生產線流程圖

二、生產工藝：
石灰石石料從山上爆破下來，通過自卸車將小于1020mm的石料送入振動給料機，振動給料機把石料均勻的送入顎式破碎機，顎式破碎機對石料進行第一段破碎，從顎破出來的石料在150mm—300mm左右，通過振動給料機將物料送入反擊破進行第二段破碎，通過圓振篩對物料進行分級篩分，大于成品的物料返回反擊破重新破碎，成品由皮帶輸送機輸送至成品區。
注：當進料小于等于300mm時，物料直接進入反擊破破碎，不用前面的第一段破碎。
三、設備清單：
1、ZSW1000振動給料機
ZSW1000振動給料機最大進料尺寸是1500mm，處理能力是800-1200t/h，功率是55kw，其在砂石生產線中可為破碎機械連續均勻地喂料，并對物料進行粗篩分，廣泛應用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。

參數對照表：

型號規格	給料槽尺寸 (mm)	最大進料粒度	最大處理能力(t/h)	功率(KW)	總質量	外形尺寸
ZSW100	3025×876	380	100	7.5	2231	3100×1780×1716
ZSW150	3800×960	500	150	11	3521	3880×1690×1350
ZSW200	3736×970	500	200	11	4300	3958×2280×2122
ZSW250	4900×1124	600	250	15	4854	4953×2200×2331
ZSW300	5900×1100	650	300	22	5807	6082×2083×2411
ZSW450	6000×1300	800	450	30	7070	6082×2083×2630
ZSW500	6000×1500	1000	500	37	10500	6082×2083×2411
ZSW630	6000×2200	1000	630	45	10679	6090×2515×3438
ZSW1000	6000×2300	1500	800-1200	55	16500	6290×2685×3740

2、PE1200×1500顎式破碎機
PE1200×1500顎式破碎機其最大進料尺寸為1020mm，處理能力是20-800t/h，其功率是5.5-200kw，其墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性，潤滑系統安全可靠，部件更換方便，保養工作量小，顎式破碎機廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。

參數對照表：

粗碎顎破規格型號	技術性能					電機功率	外型尺寸（長×寬×高	重量
粗碎顎破規格型號	最大進料		調整范圍	生產能力（t/h）	主軸轉速（r/min）	電機功率	外型尺寸（長×寬×高	重量
PE150×250	125		10-40	1-5	285	5.5	875×758×850	810
PE250×400	210		20-80	5-20	310	15	1108×1142×1392	2800
PE400×600	340		40-100	25-65	275	30	1700×1732×1653	6500
PE500×750	425		50-100	45-100	275	55	2050×1860×2145	10200
PE600×900	500		65-160	50-120	250	55-75	2792×2168×2250	15500
PE750×1060	630		80-140	52-180	250	110	2660×2430×2800	28000
PE900×1060	685		90-150	100-250	250	110	2970×2556×2800	31000
PE900×1200	750		95-165	140-260	200	132	3380×2870×3330	50000
PE1000×1200	850		150-265	315-340	200	132	3480×2876×3330	50600
PE1200×1500	1020		150-300	400-800	180	200	4200×3300×3500	78600
PEX150×750	120	18-48		5-16	320	15	1220×1480×1180	3500
PEX250×750	210	25-60		8-22	300	22	1400×1617×1412	4900
PEX250×1000	210	25-60		10-32	330	37	1580×1992×1380	6600
PEX250×1200	210	25-60		13-38	330	37	1530×2192×1380	7700
PEX300×1300	250	20-90		16-100	300	75	1880×2320×1725	11080

3、ZSW450振動給料機
ZSW450振動給料機最大進料尺寸是800mm，處理能力是450t/h，功率是30kw，其在砂石生產線中可為破碎機械連續均勻地喂料，并對物料進行粗篩分，廣泛應用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。

參數對照表：

型號規格	給料槽尺寸 (mm)	最大進料粒度	最大處理能力(t/h)	功率 (KW)	總質量 (kg)	外形尺寸 (mm)
ZSW100	3025×876	380	100	7.5	2231	3100×1780×1716
ZSW150	3800×960	500	150	11	3521	3880×1690×1350
ZSW200	3736×970	500	200	11	4300	3958×2280×2122
ZSW250	4900×1124	600	250	15	4854	4953×2200×2331
ZSW300	5900×1100	650	300	22	5807	6082×2083×2411
ZSW450	6000×1300	800	450	30	7070	6082×2083×2630
ZSW500	6000×1500	1000	500	37	10500	6082×2083×2411
ZSW630	6000×2200	1000	630	45	10679	6090×2515×3438
ZSW1000	6000×2300	1500	800-1200	55	16500	6290×2685×3740

4、PF1520V反擊式破碎機
PF1520V反擊式破碎機最大進料粒度是700mm，處理能力是350-450t/h，其功率是400-450kw，非常適合破碎各種軟、中硬礦石進行粗碎、中碎、細碎作業，主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，在高速公路建設、水利工程、建筑碎石、機制砂加工等領域應用廣泛。

參數對照表：

型號規格	進料口尺寸	最大進料粒度	轉子尺寸（mm×mm）	處理能力（t/h）	功率	外形尺寸（mm×mm×mm）
PF-1007V	400×730	250	Ф1000×700	20～40	55	2400×1560×2660
PF-1010V	400×1080	300	Ф1000×1050	60～90	75	2440×2250×2630
PF-1210V	400×1080	350	Ф1250×1050	70～120	132	2700×2340×2900
PF-1214V	400×1430	350	Ф1250×1400	80～140	132/160	2700×2690×2890
PF-1315V	860×1520	350	Ф1320×1500	150～200	220	3100×3280×2670
PF-1320V	860×2030	500	Ф1320×1200	200～280	315	3329×3205×3279
PF-1416V	1052×1652	500	Ф1420×1600	280～350	355/280	4905×3154×2613
PF-1520V	2040×1315	700	Ф1512×2000	350～450	400/450	3849×3422×3649
PF-1620V	2040×1315	700	Ф1612×2000	450～550	500	3949×2520×3426
PF-1820V	1620×2040	700	Ф1800×2000	550～700	630/710	4471×3250×4008
PF-2022V	1660×2460	800	Ф2018×2238	800～1000	900	4800×4740×4180
PF-2024V	1800×2430	1200	Ф2000×2400	800～1100	1120	4800×4740×4180

5、4YK2460圓振動篩
4YK2460圓振動篩的最大進料尺寸是450mm，處理能力75-750t/h，電機功率是30kw，4YK2460圓振動篩做圓形運動，是一種多層數、高效新型振動篩，產量能耗均達到國家標準，居國內外先進水平，備受各行業用戶的好評。

參數對照表：

型號	篩網	篩面傾角 (°)	篩孔尺寸	篩網面積 (m2)	振動頻率 (r/min)	雙振幅 (mm)	處理能力 (m3/h)	電機功率 (kW)	外形尺寸 (L×W×H) (mm)	重量 (kg)
2YK1224	2	15	5～50	2.88	970	6-8	20-120	5.5	2673×2382×2027	1750
YK1235	1	15	5～50	4.2	970	6-8	20-150	5.5	3710×2464×1450	1729
2YK1235	2	15	5～50	4.2	970	6-8	20-150	7.5	3705×2393×2339	2476
3YK1235	3	15	5～50	4.2	970	6-8	20-150	7.5	3621×2521×2581	3158
4YK1235	4	15	5～50	4.2	970	6-8	20-150	11	3510×2521×2830	4160
YK1545	1	17.5	5～50	6.75	970	6-8	20-150	11	4904×3044×2179	3319
2YK1545	2	17.5	5～50	6.75	970	6-8	20-150	15	5042×3090×3165	5308
3YK1545	3	17.5	5～50	6.75	970	6-8	20-150	15	4972×3090×3395	5915
4YK1545	4	17.5	5～50	6.75	970	6-8	20-150	18.5	4915×3155×3804	7260
YK1548	1	17.5	5～100	7.2	970	6-8	20-150	11	5190×3044×2186	3319
2YK1548	2	17.5	5～100	7.2	970	6-8	20-150	15	5265×3140×3208	5284
3YK1548	3	17.5	5～100	7.2	970	6-8	20-150	15	5200×3090×3440	6186
4YK1548	4	17.5	5～100	7.2	970	6-8	20-150	18.5	5200×3155×3849	7284
YK1860	1	20	5～100	10.8	970	6-8	32-350	15	6302×3365×2992	4651
2YK1860	2	20	5～100	10.8	970	6-8	32-350	18.5	6020×3455×3756	6195
3YK1860	3	20	5～100	10.8	970	6-8	32-350	18.5	6020×3455×4180	7613
4YK1860	4	20	5～100	10.8	970	6-8	32-350	22	5963×3505×4463	8650
YK2160	1	20	5～100	12.6	970	6-8	66-720	18.5	6302×3730×2992	4917
2YK2160	2	20	5～100	12.6	970	6-8	66-720	22	5966×3958×3975	6856
3YK2160	3	20	5～100	12.6	970	6-8	66-720	30	5966×3958×4400	9112
4YK2160	4	20	5～100	12.6	970	6-8	66-720	30	5966×3958×4780	11405
YK2460	1	20	5～100	14.4	970	6-8	75-750	18.5	6302×4155×2992	5243
2YK2460	2	20	5～100	14.4	970	6-8	75-750	30	6027×4308×3975	8503
3YK2460	3	20	5～100	14.4	970	6-8	75-750	30	6027×4308×4400	10411
4YK2460	4	20	5～100	14.4	970	6-8	75-750	30	5966×4308×4780	12068
2YK2475	2	20	5～100	18	970	6-8	120-900	30	7812×4308×4642	10709
3YK2475	3	20	5～100	18	970	6-8	120-900	37	7718×4393×5033	13400
4YK2475	4	20	5～100	18	970	6-8	120-900	45	7718×4494×5361	15500
YK3060	1	20	5～100	18	970	6-8	200-900	30	6302×4943×3108	14052
2YK3060	2	20	5～100	18	970	6-8	200-900	37	6207×4943×3985	17185
3YK3060	3	20	5～100	18	970	6-8	200-900	45	6207×4943×4485	19200
4YK3060	4	20	5～100	18	970	6-8	200-900	45	6207×4943×4785	21080

四、客戶案例：
產能：時產800噸砂石生產線
客戶：山東金龍水泥廠
日運轉：9-10小時
進料：石灰石，尺寸600-1000mm
成品：20-30mm、10-20mm、5-10mm石子、<=5mm砂子，供應混凝土攪拌站、公路建設
評價：
該大型石料有限公司合伙人陳總：因為生產線較大，在購買設備之前對多家廠商進行了比較，設備使用下來，設備有兩個方面特別讓我滿意：一、設備的耐磨件質量很好，使用周期較長；二、售后服務部門的技術人員不僅在機器出現故障時能及時解決，在平時會有專人來現場給予設備使用指導，協助培訓了我們現場管理人員一些基礎故障排除知識和保養技能。
