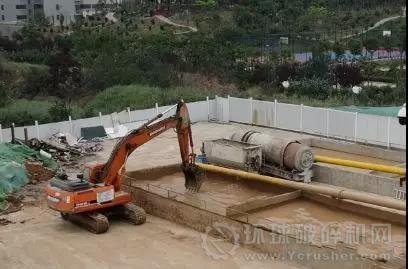

泥漿沉淀池



　　盾構機在2000多米長的掘進區間，不僅要在全斷面卵石層中前行，還要下穿近600米寬的洛河底部，地質結構的復雜程度及面臨的一系列施工難題可謂“世界級”。



　　今天，走進施工現場，帶您了解盾構機如何下穿洛河“潛水游”，并為您解答相關疑惑。

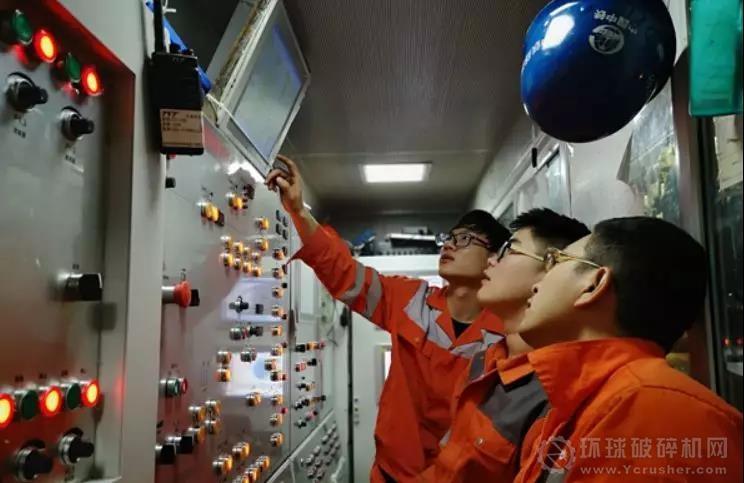

盾構機主控室



　　地鐵2號線文博廣場站至九都西路站盾構區間為東西雙洞雙線，西線長2017米，東線長2031米，其中約600米為下穿洛河段，是洛陽市首個下穿洛河的市政交通工程。



　　今年3月16日，“牡丹19號”盾構機始發，按東線施工方案，先由地鐵2號線文博廣場站掘進至牡丹橋南區間風井；在風井進行下穿洛河前的維修和保養后，再下穿洛河進入春園西路；最后抵達地鐵2號線九都西路站。隨后始發的“牡丹20號”盾構機將承擔西線工程掘進任務。



　　在施工現場，伴隨著被抽出的地下卵石撞擊泥水循環管內壁的刺耳響聲，“牡丹19號”在安全掘進數十米后繼續向前，在其內部工作的十余名技術人員各司其職，密切關注電腦屏幕上的各項數據。



　　負責盾構施工的中鐵隧道集團項目總工程師王云峰說，為保證工程安全、高效推進，技術人員兩班倒，24小時不間斷施工，由專人送餐到崗。前期掘進已積累了大量實操經驗，目前東線盾構機掘進效率穩步提升，西線盾構機整裝待發。





　　“河底泥土松軟，盾構機掘進速度應該比在其他地方快吧？”如果您這么想，那就錯了，因為洛河下并非泥土層，而是富水卵石層，盾構機穿行其中，困難重重。



　　王云峰說，從前期地質調查結果來看，地鐵2號線文博廣場站至九都西路站盾構區間地層為卵石層、黃土狀粉質黏土、淤泥、雜填土地層。盾構機在2000多米長的掘進區間，不僅要在全斷面卵石層中前行，還要下穿近600米寬的洛河底部。



　　“下穿洛河施工區域卵石含量高，最大粒徑可達70厘米。同時，下穿洛河的雙隧道頂部距河床底面最小距離為13.1米，最大距離為16.4米。”王云峰說，這意味著盾構機要始終穿行于高水壓、大粒徑、高硬度、高含量的卵石層中，不僅掘進速度比在泥土層中慢得多，施工難度也大得多。

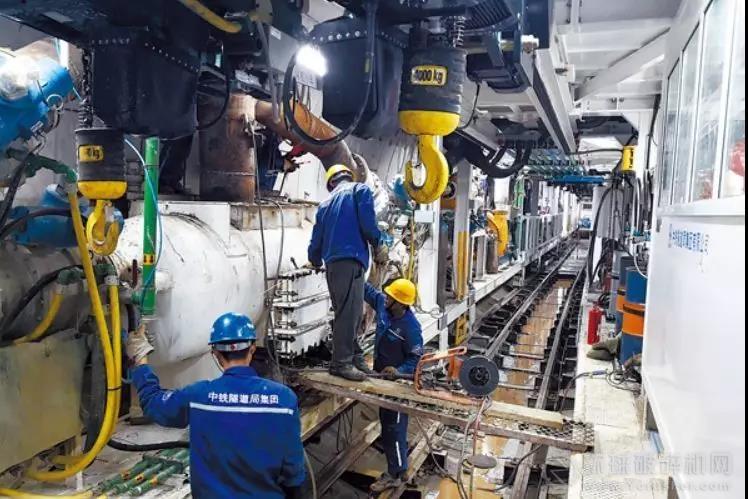

工人在“牡丹19號”內部工作



　　03 多重不利因素疊加下穿洛河難度“世界級”



　　2016年5月9日，國內首個地鐵隧道下穿黃河工程——蘭州軌道交通1號線穿黃盾構隧道貫通。這條700多米長、修了兩年半的穿黃隧道，因地質結構復雜、開鑿過程艱辛，其成功貫通被中國工程院院士錢七虎稱為攻克“世界級施工難題”。洛河與黃河蘭州段的地質結構相似，都是全斷面卵石層，因此洛陽地鐵2號線下穿洛河段施工復雜程度與蘭州軌道交通1號線穿黃盾構隧道高度相似，施工難度不在其下。



　　“單從大粒徑卵石含量、卵石層滲透系數兩方面對比，難度就可見一二。”王云峰說，下穿洛河施工層中粒徑大于60毫米的卵石含量比蘭州軌道交通1號線穿黃盾構隧道的大粒徑卵石含量高出14.99%。卵石層滲透系數為140米/天，是蘭州工程的2.5倍多，打個不恰當?shù)谋确剑褪前岩煌八惯M卵石層，一天能往下滲140米。滲透系數越大，卵石層的透水性越強，盾構機穿行其中，難度又增加了一重。這些不利因素疊加，不僅加大了施工難度，而且容易引發難以預知的難題，如盾構機漏漿失壓、擊穿河床、河水倒灌、刀盤卡死等。





　　針對洛河及兩岸特殊的地質水文情況，中鐵隧道集團專門打造了2臺泥水平衡盾構機——“牡丹19號”“牡丹20號”，這在河南省市政建設領域尚屬首次應用。



　　與洛陽市地鐵建設此前使用的土壓平衡盾構機不同，泥水平衡盾構機是通過加壓泥漿來穩定作業面的。盾構機刀盤后有一個密封隔板，將盾構機前體分為兩個艙室即泥水艙和氣墊艙。特制的泥漿經管道壓入泥水艙，待泥漿充滿整個泥水艙后，通過氣墊艙內保壓系統對泥水艙內的泥漿進行加壓，形成泥水壓力室。被刀盤切削打碎的土砂石料與泥漿混合，通過管道輸送到地面的分離設備，泥漿可重復利用。



　　“泥水平衡盾構機適用于地下水壓大、土體滲透系數大的地質狀況，可以精確控制作業面的壓力，減小地層沉降。”王云峰介紹，“牡丹19號”和“牡丹20號”均全長103米，每臺重達500噸，開挖直徑為6.5米。





　　由于洛河水量豐富，卵石層滲透系數大，河床以下地層幾乎全是卵石，這給施工帶來許多技術難題，主要體現在三個方面，這也是大家疑問的集中點。



　　1. 穿越卵石層盾構機會被“噎”住嗎？盾構機在卵石層中掘進，能應付得了數不盡的卵石嗎？會不會被大個兒卵石“噎”住，動彈不得？



　　“會，不過我們有應對方案。”技術人員指著工地上一堆西瓜大小的卵石說，這些都是盾構機在掘進中，卡在刀盤和泥水艙泥漿門處的石頭。因掘進地層中存在很多大粒徑卵石，一旦發生瞬時堵塞，可能導致盾構機氣墊艙內格柵處堆積大量卵石，進而造成盾構機刀盤被卡、卵石滯排等問題。



　　為解決該問題，技術人員可沒少想辦法：對刀盤進行加寬、加入耐磨合金，讓大粒徑卵石在刀盤處就盡可能地被切削；給盾構機配置破碎機，對大粒徑卵石進行破碎；在刀盤后設置攪拌棒，緩解泥漿門堵塞情況；增加多個采石箱，進一步過濾進入排漿管內的卵石。



　　2. 盾構機用的泥漿有啥不一樣？



　　下穿洛河期間，“牡丹19號”“牡丹20號”將在河床以下十幾米深的富水卵石層中前行約600米，掘進中一旦出現泥漿“逃逸”、泥膜難形成等問題，可能導致地層坍塌、刀盤和盾構機被卡等后果。



　　什么是泥膜？技術人員解釋，泥膜是盾構機與作業面之間形成的泥漿包裹層，作用在于維持作業面穩定，防止作業面坍塌。泥膜能否形成，是盾構機能否順利掘進的關鍵，而泥漿配比，是泥膜能否形成的關鍵，也是決定泥漿攜砂能力的關鍵。



　　為保證泥膜順利形成，技術人員不僅要保證作業面壓力平衡，還在盾構泥水處理場設置了專用制漿設備，采用黏土、膨潤土及其他添加劑，研制出符合洛河卵石層特性的泥漿。



　　3. 盾構機“牙口”咋樣？



　　“牡丹19號”“牡丹20號”下穿洛河期間，還要面臨一個難題，那就是刀盤磨損后，不具備進艙更換的條件。



　　為減輕盾構機在卵石層掘進中刀盤磨損，技術人員通過取樣分析，詳細掌握了卵石層的特性及卵石分布規律，用加寬、加入合金等方法，增強了刀盤的耐磨度；安裝磨損檢測裝置，可對面板磨損、刮刀磨損進行監測；在刀具配置上，以滾刀為主，降低刀具在切削過程中與卵石碰撞導致的崩齒、掉刀風險；在盾構機上增設碎石機，隨時對出漿口進行疏通，防止卵石堵塞出漿口……相當于給盾構機裝上了“鐵齒銅牙”。
