1、分布地區(qū)不同



　　機制砂主要為機制山砂，其生產(chǎn)企業(yè)分布全國各地，可以說有石頭的地方就可以生產(chǎn)機制砂。



　　天然山砂大多產(chǎn)自山腳，而河砂主要來自于江河湖等，它們在內(nèi)陸和沿海地區(qū)均有分布。其中，山砂存量小，河砂則分布廣而存量大。



　　沙漠砂，顧名思義，是來自于沙漠的砂子。從地理位置而言，全球沙漠集中分布于13個地區(qū)。



　　海砂，顧名思義就是經(jīng)過海水浸泡的砂，主要分布在沿海地區(qū)，通常位于海水-河流交匯處和淺海區(qū)域，以沙堤、沙脊、沙丘、沙波、沖刷槽、古河谷、古海灘、古三角洲等形態(tài)存在。





　　2、礦物及化學成分不同

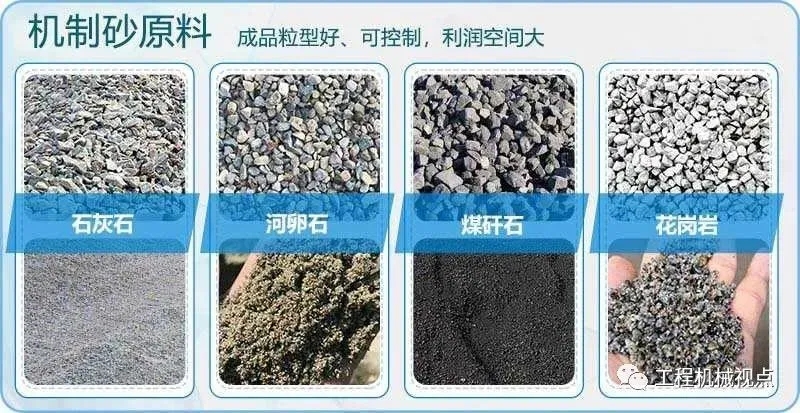

　　機制砂的母巖(生產(chǎn)原料)主要為花崗巖、石灰?guī)r、玄武巖、片麻巖等，主要礦物成分和化學成分與母巖一致。機制砂礦物及化學成分穩(wěn)定，基本不含有機物。相比之下，天然山砂的成分復雜、有機雜質(zhì)較多且含泥量較大。





　　河砂主要礦物成分是石英，含云母等礦物，所含雜質(zhì)較多。河砂因經(jīng)過長距離“摸爬滾打”、被水體反復淘洗篩選，其成分成熟度高(指碎屑物質(zhì)在成分上被改造的程度)。



　　沙漠砂主要成分是石英，還有少量的長石和白云母。它的來源主要是砂巖和花崗巖風化的殘留礦物。沙漠里的砂子靠風化和堆積而來，有害物質(zhì)不能祛除，導致了砂子中有害物質(zhì)的含量很高且又細又散不符合我國建筑用砂的標準。



　　沙漠中的砂子含堿量非常的高，砂子中的鹽和堿的成分對于建筑物中的鋼筋具有腐蝕性，含堿量高的砂子就會和水泥還有水產(chǎn)生化學反應，從而導致最后成型的混凝土強度不夠，從而造成嚴重的后果。



　　海砂的主要礦物成分同樣是石英，但往往含貝殼和巖屑，且含泥量較高、雜質(zhì)較多，以其高含量的氯離子(鹽分)與河砂等相區(qū)別，還有較高含量的有機質(zhì)和一定含量的硫酸鹽、硫化物等。國家住建部規(guī)定，用于鋼筋混凝土細骨料的海砂必須經(jīng)過淡化處理，使其氯離子含量小于0.06%。若直接使用不合格的海砂，高含量的氯離子會腐蝕鋼筋，導致建筑結構受損、大大降低建筑物強度硬度和承受力等。



　　3、外觀及物理特征不同

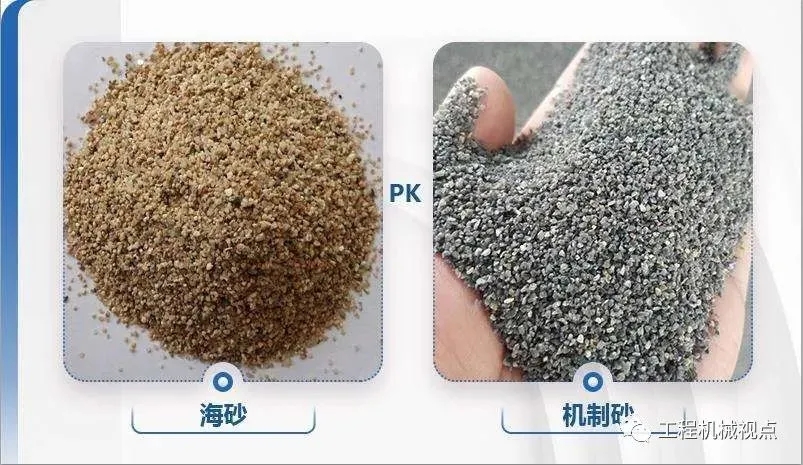

　　從外觀上分辨機制砂、河砂、沙漠砂和海砂:



　　機制砂是通過適用的破碎機等專業(yè)制砂設備，粉碎后得到的砂石材料，與天然河沙相比，具有棱角尖銳分明、針片狀多、粗糙的特點。



　　河砂是從河道里直接挖取的，所以會摻有小卵石和細沙，這些小卵石受到河水的長期沖刷，棱角比較圓潤，河砂一般是亮黃色，用手抓時無黏手感。



　　沙漠里的砂主要是由巖石風化而來，一般是金黃色，但由于巖石里含有各種顏色的多種礦物質(zhì)，因此造成了沙漠有各種各樣的顏色。



　　海砂是產(chǎn)于海洋(包括灘砂、海底砂)和入?？诟浇纳?。海砂受海水的影響，未經(jīng)淡化處理的海砂，含鹽量高，用手抓有黏手感，從顏色上看，海砂顏色比較暗沉，呈深褐色。從顆粒殘片來看，海砂一般會有貝殼等殘片。



　　砂的物理特征主要包括細度模數(shù)、硬度和磨圓度等。細度模數(shù)是用來衡量砂粗細程度的指標，根據(jù)細度模數(shù)的大小可分為粗砂(3.7～3.1)、中砂(3.0～2.3)和細砂(2.2～1.6)三種類別。



　　機制砂基本為中粗砂，細度模數(shù)在2.6～3.6之間，其顆粒粒型和級配(即大小顆粒的搭配比例)均可根據(jù)用途和需求而調(diào)整，而其硬度則由原料的硬度決定。機制砂的顆粒磨圓度很差，大多具有棱角，表面粗糙，這使得機制砂混凝土強度較高。



　　天然砂的粗細程度不一。一般來說，河砂的細度模數(shù)和硬度較大、磨圓度較好、表面較為光滑；而海砂細度模數(shù)相對較小但硬度更大、磨圓度更好、表面更光滑。



　　沙漠中的沙子直徑一般都在0.25mm以下，沙漠沙的細度太細且有油性較光滑并不利用于建筑。



　　4、用途的差異



　　無論人工砂還是天然砂，其主要均為建筑用砂。此外，河砂和海砂還能用于鑄造、研磨、除銹等工業(yè)領域。



　　河砂即為水泥標準砂，多用于建筑、混凝土、膠凝材料、筑路材料、人造大理石、水泥物理性能檢驗材料(即水泥標準砂)等。



　　沙漠砂，主要是一些礫巖、石英長期風化而來。沙漠砂很細，粉塵較多，屬超細砂，而且沙漠較遠，運費較貴，建筑市場所需的骨料數(shù)目很大，總體下來成本很高，所以一直都沒有國有的基建集團采用。

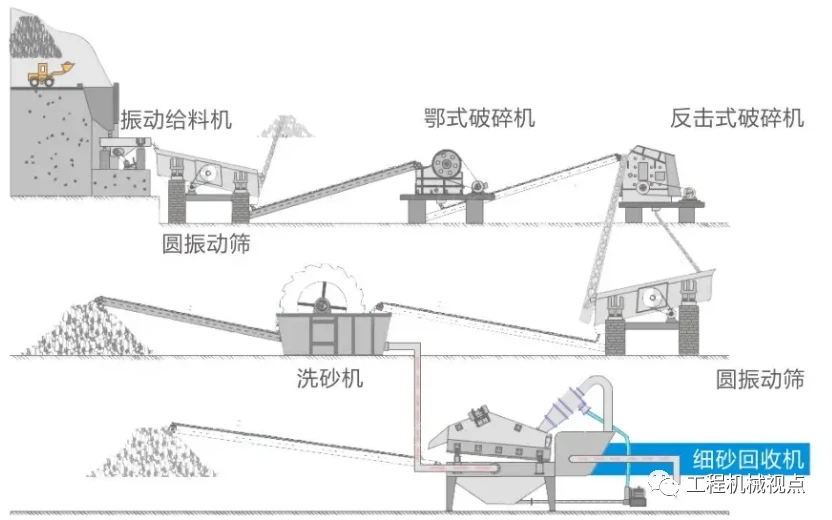

　　機制砂，是當今非常熱門的砂石來源。機制砂是通過集中破碎設備配合制取的骨料。比如通過顎式破碎機、圓錐式破碎機、沖擊破制砂機聯(lián)合作業(yè)，可生產(chǎn)3mm以下的機制砂，原料可以來源于河卵石、山石、石英、花崗巖、玄武巖等。機制砂砂粒圓度低，棱角較大。目前廣泛應用在砂石骨料市場，有效的替代河沙成為主要砂石來源。凡是需要用到砂石骨料和天然砂涉及到的行業(yè)，機制砂都可以用到這些地方。





　　海砂是機械、鑄造型砂的主要原料，海砂被用于含鋼筋的混凝土細骨料時須經(jīng)過嚴格的凈化處理，多地已經(jīng)禁止在建筑施工中違規(guī)使用海砂。目前，海砂最主要的用途之一是作為工程建設尤其是填海造陸工程的填料。
