1、傳動角對破碎機性能的影響

　　顎式破碎機曲柄連桿機構是決定破碎機性能優劣的關鍵因素。顎式破碎機連桿（動鄂）與肘板之間的夾角叫傳動角，對動顎的運動軌跡、傳動效率都有較大的影響。

　　當偏心距一定時，隨著傳動角的增加，傳動效率隨之提高，動顎行程比也增大，動顎的運行特性變差，襯板的磨損加?。划?dāng)傳動角減小時，傳動效率也隨之降低，動顎行程比減少，動顎運動特性得到改善，襯板磨損降低，同時也增加了肘板垂直向上的分力，易使肘板座上導軌磨損加速。

　　2、傳動角與排料口的關系

　　這里我們要討論的傳動角與排料口之間的關系，是指根據產品粒度要求，排料口的尺寸值從最小到最大變化與傳動角的關系。

　?。?）如圖1所示，水平調整的顎式破碎機，其傳動角隨排料口增大而增大，動鄂的運動特性越好，傳動效率也隨之提高。

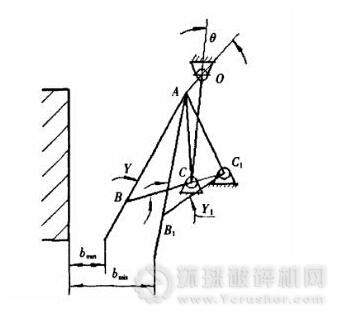

　　圖1：水平調整的顎式破碎機曲柄連桿結構示意圖

　　（2）如圖2所示，當顎式破碎機傾斜調整時，傳動角隨排料口的增大而減小。

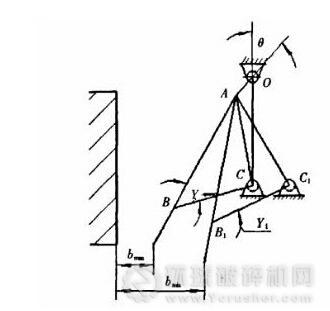

　　圖2：傾斜移動調整座的顎式破碎機曲柄連桿機構示意圖

　　不過以上兩條結論都是根據兩個結構示意圖得出的，實際還需要借助理論計算來驗證。

　　3、傳動角計算

　　按圖1中給出的三角形△ABC和△ACO共有一個邊AC，設AC＝L，根據三角形的余弦定理可求得傳動角γ。根據最終計算結果可以得出，水平調整的顎式破碎機，其傳動角隨排料口增大而增大，而當顎式破碎機傾斜調整時，傳動角隨排料口的增大而減小。說明前面機構示意圖得出的結論是正確的。

　　根據上文中的層層證明，我們得出了排料口與傳動角之間的變化規律，即當傳動角增大時，動鄂的運動特性變好，其破碎行程減小；當傳動角減小時，動鄂的破碎行程增大，其運動性變差。

　　紅星機器根據上述結論在破碎機機構設計時就根據破碎機的不同使用要求和側重方向，選擇其傳動角和調整形式。一般較大傳動角采用水平調整形式較好，多用于小功率、低產量、細粒度的顎式破碎機；反之，較小傳動角一般選用傾斜式調整形式，多用于大功率、高產量的粗顎式破碎機。(本文來自紅星機器)
