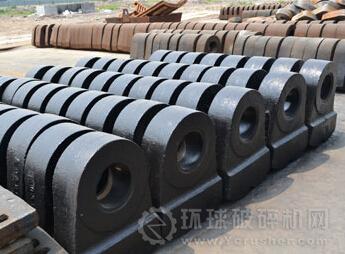

破碎機(jī)錘頭

　　碳含量對鋼的硬度、耐磨性、綜合性能以及淬硬性都有較大的影響，設(shè)計(jì)時碳加入量為0.4%~0.55%。硅的主要作用是增加鋼的回火穩(wěn)定性，但含量過高時對沖擊韌性不利，因此以0.8%~1%為宜。鉻、錳均能提高鋼的淬透性，有利于提高鋼的耐磨性，但錳含量過高時對沖擊韌性不利，以1%~1.5%為宜，而鉻含量提高則使成本升高，因此一般控制加入量在1%~1.4%。鉬能顯著提高鋼的淬透性，與鉻同時使用可抵抗低溫回火脆性的有害影響，其含量為0.3%~0.5%。稀土元素具有脫氧、脫硫、細(xì)化晶粒、消除魏氏體組織和凈化鋼水的作用，對提高鋼的韌性尤為突出，因此加入量為0.25%~0.5%。銅可提高電極電位，增強(qiáng)材料的耐蝕性，尤其對濕磨工況下的耐磨件更為重要，其加入量為1.2%~1.4%。出于對工況條件的考慮，在錘頭研制時各元素的加入量取上限，襯板研制時各元素的加入量取下限。硫、磷均為有害雜質(zhì)，過高會引起脆性，因此設(shè)計(jì)含量控制均低于0.04%。
