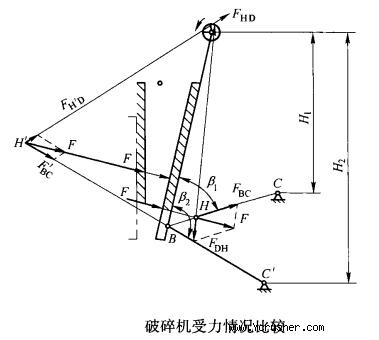

兩種破碎機除傳動角和肘板支點位置不同外，其他的都一樣，并按集中破碎力計算，H是傳統復擺顎式破碎機的受力圖，H’是上置式破碎機的受力圖。

　　破碎機受力情況比較

　　經過計算，發現當兩種破碎機其他條件相同時，只是β1 β2時，上置式破碎機比傳統破碎機軸承受力得到改善，但上置式破碎機主軸承螺栓不僅受拉力而且受剪力作用。螺栓承受剪力能力較大，大約是承受拉力能力的一半。

　　經生產實踐證明，上置式破碎機的主軸承經常折斷。其原因是該機主軸結構是沿水平面剖分，螺栓是垂直水平方向安裝的，使螺栓不僅受拉力，還受剪力的作用。這證明上述受力分析的正確性。

　　上置式復擺顎式破碎機肘板支點到主軸中心的距離遠大于傳傳統破碎機，為了改善這個缺點，可采用負懸掛，降低破碎機高度。但這會使螺栓幾乎承受純剪切力，因此它也是使螺栓折斷，不能保證破碎機正常工作的又一個因素。在設計上置式復擺顎式破碎機時，必須要注意這些受力特征。
