中國人民共和國國家標準
剪切式垃圾破碎機
Shear crusher of Municipal solid waste
(草案)

發布
國家質量監督檢驗檢疫總局
國家標準化管理委員會

　　前言
根據住房和城鄉建設部　　　標準制定計劃(文號　　)要求，標準編制組經廣泛調查研究，認真總結實踐經驗，并在廣泛征求意見的基礎上，制定《剪切式城市生活垃圾破碎機》國家標準。
本標準由中華人民共和國住房和城鄉建設部提出。
本標準由中華人民共和國住房和城鄉建設部城鎮環境衛生標準技術歸口單位上海市市容環境衛生管理局歸口。
本標準負責起草單位:重慶三峰卡萬塔環境產業有限公司。
本標準參加起草單位:重慶大學、重慶科技學院、重慶理工大學。
本標準主要起草人:雷欽平、王定國、邵毅敏、熊紹武、唐一科、朱新才。
本標準首次發布。

　　剪切式垃圾破碎機
　　1、范圍
本標準規定了剪切式城市生活垃圾破碎機的型式與基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存及制造保證。
本標準適用于破碎城市生活垃圾、橡膠、樹枝、粘土、塑料、10mm以下鐵絲、5mm以下鐵皮等剪切式城市生活垃圾破碎機。
本標準也適用于破碎抗壓強度極限在160 M Pa以下的中等硬度脆性非金屬物料等的剪切式城市生活垃圾破碎機(以下簡稱破碎機)。

　　2、規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款，凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 191包裝儲運圖示標志
GB/T 3768聲學聲壓法測定噪聲源聲功率級反射面上方采用包絡測量表面的簡易法
GB/T 5226.1工業機械電氣設備　第1部分:通用技術條件
GB/T 8923涂裝前鋼材表面銹蝕等級和除銹等級
GB/T 9239剛性轉子平衡品質許用不平衡的確定
GB/T 13306標牌
GB/T 13384機電產品包裝通用技術條件
GB/T需要增加部分標準
JB/T 5000. 3重型機械通用技術條件焊接件

　　3、型式與基本參數
3. 1破碎機的型式
破碎機的型式分為雙電動機和四電動機驅動，如圖1和圖2所示，該圖不確定破碎機具體結構。

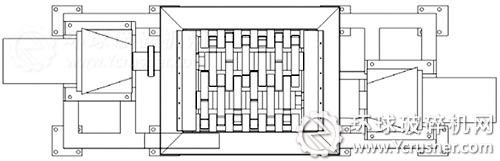

剪切式垃圾破碎機雙電動機驅動（圖1.1）

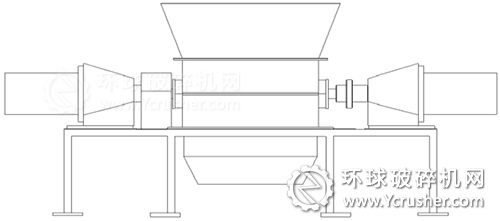

剪切式垃圾破碎機雙電動機驅動（圖1.2）

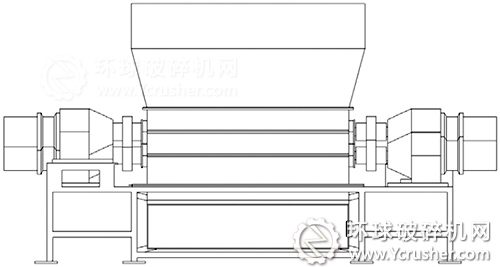

剪切式垃圾破碎機四電動機驅動（圖2.1）

剪切式垃圾破碎機四電動機驅動（圖2.2）

　　3.2破碎機型號表示方法

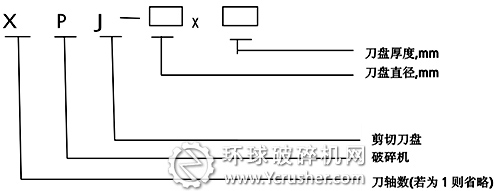

剪切式垃圾破碎機型號表示方法

    標記示例1:
    刀盤直徑為400mm，刀盤厚度為50mm的雙刀軸剪切破碎機:
    2PJ- 400x50雙刀軸破碎機
    標記示例2:
    刀盤直徑為600mm，刀盤厚度為30mm的四刀軸剪切破碎機:
    4PJ -600x30四刀軸破碎機
