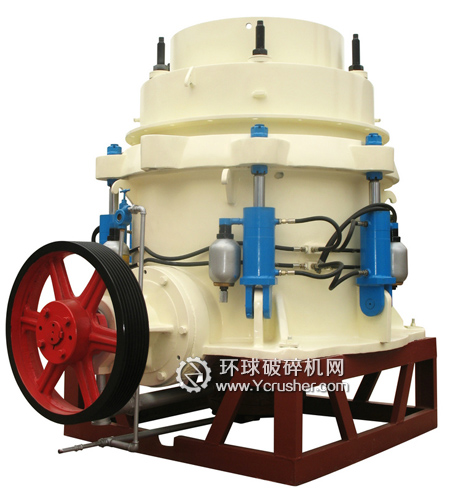

圓錐式破碎機用于冶金，化工建材，水電，筑路等行業對不同硬度的各種礦石或巖石進行中碎和細碎的主要設備，具有結構可靠，運轉平穩，生產效率高，調整方便，產品粒度均勻等特點。
　　破碎機由傳動部、偏心套部、碗型軸承架部、破碎圓錐部、給料支架部、液壓和潤滑系統、彈簧部等組成。
在不可破碎異物通過破碎腔或因某種原因機器超載時，彈簧保險系統可對機器實現保險，排礦口增大。異物從破碎腔排出后，在彈簧的作用下。排礦口自動復位，機器恢復正
　　常工作，從給料配置、排料配置 ，機架、支承套、彈簧、傳動軸架、傳動軸、皮帶輪、推力軸承 、偏心套部等闡述破碎機在工作時相關事宜。
　　1 .給料配置
破碎能否獲得最高效率，直接取決于給料配置。如果給料適量，物料均勻地布滿破碎腔，破碎機就能實現最高效率。經認真的核對基礎圖和破碎機空間尺寸，能夠預先對給料設備的安裝采取一些措施。在檢修破碎機時，該給料裝置的結構應便于拆卸。因此，在最終施工前要考慮做出周密的計劃。
　　(1)不正確的給料：給進物料偏向給料口一側造成布料不均勻。布料不均勻的后果：
　　A． 降低生產能力 ；
　　B． 殘品粒度過大；
　　C． 調整環移位過大；
　　D． 軸承壓力最大 ；
　　E． 功耗最大。
　　(2)正確的給料方式于破碎機的分料盤桕結合，給料箱將有助于保證經過充分混合的物料沿整個破碎腔均勻分布。應盡量使細料和粗料的偏析保持在最小的程度，以最大限度地減小襯板磨損。無論是短頭式還是標準型的破碎機，最好采用預先篩分，篩去給料中的細料和粘性物料。這將避免物料堵塞，調整環過分運動以及生產效率降低。還應安裝一臺金屬探測器，以便除掉引起調整環移動的金屬物體。控制進入破碎機的給料速度很重要。從很高距離落到破碎機內的物料幾乎可以全部通過破碎腔的開口側。未經破碎而直接落入破碎腔底部的物料將會造成調整環不正常跳動，從而導致主機架于調整環接觸面的嚴重?fù)p壞。如果物料是落進超過36”或更大的破碎腔，必須要采用梯形落料，死角多料或類似的減速裝置。
　　(3)由于排料配置隨每臺設備的不同而變化，因此不隨破碎機提供排料室或漏斗。但是，結構應滿足基礎圖的要求。排料室可用金屬也可用木頭制作。排料室應留有檢查孔，以便入內進行清理和檢查。排料室內沒有隔板，形成破碎物料的 “ 料墊” ，承受下落礦石的撞擊。該隔板吸收物料落到運輸設備前的大部分沖擊力，從而增加了設備的使用壽命。如果采用漏斗，它與水平面的傾斜度必須大于45°；如果物料很黏，傾角還要增大。在主機架和排料室底部之間以及排料口或漏斗和帶式運輸機或提升機之前，應留有足夠的空間。在這些地方留有足夠的空間可以防止物料堵塞排料通道，造成物料在動錐下堆積，影響破碎機的運轉。這樣，就能保證破碎產品暢通無阻地排出。

　　2. 機架，支承套。彈簧
用螺栓固定在基礎上的機架，把破碎力傳遞到基礎上，并且是破碎機其他零件的剛性支撐體。焊在機架內壁上的機架護板及筋護板是可更換的，以防止機架內壁磨損。裝在機架上部錐形加工面上的支承套內圓加工有鋸形螺紋，以便調整套部能夠調整。重型螺旋壓縮彈簧裝在機架上法蘭下部，用螺柱把在支承套上。當異物 ( 如鐵塊)通過破碎腔時不至于損壞破碎機。異物通過破碎腔時彈簧壓縮量增加。彈簧壓縮使支承套升高，異物排出。定位銷從機架上表面伸出以防止支承套旋轉。當調整套抬高或傾斜時，定位銷起導向作用，以使支承套返回到正常工作位置。機架襯套與機架呈緊配合并為偏心套部提供了一個軸承面。用螺栓把緊機架下部的底蓋，使破碎機在此處有條潤滑道。底蓋還起著支撐推力軸承和偏心套部的作用。當破碎機停下更換襯板時，要檢查機架襯板和筋護板的磨損情況。更換襯套時，也可以使用環氧樹脂取代鋅合金作為鎖緊填料，因?yàn)檫@樣可以避免熔化鋅合金可能對人員造成的傷害。
　　使用環氧樹脂填料無需進行特殊培訓，因?yàn)榄h(huán)氧樹脂與固化劑在室溫下即可混合，澆注不需要熔化與澆注設備以及專用保護措施。
　　彈簧動作頻繁或破碎機露天放置均會給彈簧螺栓上的螺母的拆卸帶來困難。彈簧螺栓上的螺紋可能會由于壓縮彈簧的動作頻繁而變形或伸長 ，或暴露部分產生腐蝕。如果上述情況發生，必須切斷彈簧螺栓。
　　破碎機正常作業期間，機架和支承套同支承面間會產生磨損。彈簧動作越頻繁。磨損越嚴重。由于支承面的磨損，支承套下沉 ，導致各彈簧組變長，隨之將支承套固定在機架上的最初的彈簧組變長，隨之將支撐套固定在機架上的最初的彈簧力減少。因此必須定期檢查正 確安裝高度， 必要時 要 重新調整。 切記，正確的彈簧高度非常重要。
　　3 傳動軸架， 傳動軸，皮帶輪
　　通過三角皮帶或直接驅動把動力從原動部傳遞給傳動軸。與傳動軸壓配合且以鍵定位的小錐齒輪，驅動偏心套上的大齒輪。傳動軸由倆個軸套支撐，軸套固定在傳動軸架上以防軸套旋轉，傳動軸里磋商法蘭承受來自小齒輪止推墊的全部止推磨損。用鍵固定在傳動軸另一端的甩油環靠離心力將傳動 軸架竄出 的油排出。 套再甩油環上的集油則使排出的油返回 油箱以便循環使用。 傳動軸架與機架為緊配合，并用大直徑螺栓牢牢把緊。傳動軸架和機架配合表面之間的 “ 0 ” 形圈可實行潤滑油密封。傳動軸架護板可為傳動軸架的暴露部分提供保護 ，使之免受下落物料的磨損。 對大多數破碎機采用破碎機驅動的整體式油泵，用油環式齒輪和齒輪罩代替甩油環和集油器。除必須把鍵焊到油環式齒輪上以固定鍵外，與甩油環一樣，油環式齒輪在傳動軸上是靠鍵定位的。油換式齒輪的轉動可以傳遞給整體式油泵后的油泵齒輪，泵本身用螺栓固定在齒輪罩上。
　　4 推力軸承和偏心套部
偏心套每旋轉一周，軀體和主軸也跟著有一個偏心運動軌跡。主軸襯套用填料固定在偏心套內孔中，為主軸提供一個軸承面。通過壓裝并用鍵固定在偏心套頂部的大齒輪由傳 軸上的小齒輪驅動，機架襯套內的偏心套隨之轉動起來。整個偏心套部由放置在底蓋上的一組推力板支撐。一組推力或止推軸承板減少了偏心套部的磨損。大小齒輪間的側隙和頂隙可由增加或減少推力軸承板墊片來調整。正常使用的襯套磨損多發生在偏心套的厚邊，這是正常和預料中的。在襯套磨損以至襯套過薄出現裂紋時應予更換。
　　5 碗型軸承架
　　裝有碗型瓦的碗型軸承架支撐主軸部并把破碎力傳遞給機架。通過過盈配合和碗型軸承架四周的螺釘使其緊緊地固結在機架上。
　　重要的是要防止破碎作業產生的粉塵和研磨粒子進入潤滑系統，以免損壞破碎機內高精度的機器部件。
　　現在的標準密封，空氣密封和水密封三種形式均可滿足這種柔性密封的需要。
　　標準密封利用裝有潤滑脂環實現密封。一般在供水受到限制或者破碎機安裝再可移式設備上的情況下，大多采用標準密封。
　　破碎作業時粉塵特別大，采用空氣密封。水封裝置由螺栓把在碗型軸承架上的水槽和焊在軀體上
　　I 防止圈組成。防塵圈裝置將粉塵截住 ，使之懸浮在通過水槽的水中，然后排出機外。
　　這三種密封中的任一種都能有效地防止粉塵進入破碎機。 ：
　　6 主軸， 破碎壁和分料盤部
　　只有通過主軸襯套與主軸的接觸，才能迫使軀體作偏心旋擺運動。裝再軀體上的破碎壁是有互換性的，這是一個既作選擺運動又發出破碎動作的破碎元件。不能用分料盤起吊主軸部，分料盤螺栓不足以承受主軸部的重量，否則可能發生嚴重的人生或設備事故。主軸部吊出破碎機后 ，要檢查軀體和主軸的所有拋光面，修復一切擦傷或刻痕及鐵銹或麻點。
　　7 調整套 ，軋臼壁及調整帽部
　　調整套外圓加工有鋸形螺紋，由支承套內圓的鋸形螺紋支承。通過在支承套內順時針或逆時針旋轉調整套可使其上升或下降。調整調整套可控制給礦口和排礦口尺寸。調整帽于調整套外部嚙合并座在支承套上。調整帽可將調整套調整到破碎位置。
在調整套內，來自分料盤的物料由給料斗導入破碎腔。盡管軋臼壁上下位置是可調的，但它卻是靜止不動的破碎元件。用塞尺沿調整套和軋臼壁的接合面，檢查軋臼壁是否緊貼在調整套上。如果調整套的這個部位由于磨損出現縫隙，   可用塑料石棉材料或粘土堵塞，以防澆注時填料泄漏。
　　8 給料平臺支架部
　　給料支架由四根粗的給料架支桿支撐。給料漏斗是給料支架的一部分，對進料起導向和控制作用。支桿上部的螺紋使得給料漏斗和分料盤問的距離可調。
　　9 潤滑系統
　　潤滑油從油箱進入油泵的吸油腔，經油泵后，潤滑油在壓力下進入過濾器。如果過濾器堵塞，潤滑油可打開旁路截止閥，從過濾器的旁路通過。過濾器前后的壓力表用來檢查過濾器的壓降，根據此壓降，可確定過濾器是否需要清洗或更換。為進行自動安全保護，在潤滑系統中安裝有壓力開關，溫度開關和油流開關。必要時，這些開關可使破碎機停車或在異常時發出有聲警報。
