砂由進料震動篩被水沖洗與水合一通過PU保護柵欄(開口30mm)進入儲料槽水位控制是由一一個浮筒閥(M)(安裝于儲砂桶槽內自動控制),若水位不足則由回收水槽內的水補充,砂漿由抽砂泵經由管子抽出,其流向?yàn)楣潭ㄑ厍芯€方向進入旋風器,產生-種渦旋效果,砂顆粒粗于200目的料,被離心力拉至圓錐桶之內壁成為濃縮之砂漿進入噴嘴噴下,再進入脫水震動篩網脫水至較干的砂進入斜槽,再由輸送帶將其送出。污水(含淤泥、黏土)直接由旋風器后方進入溢流管再流入旋風器下方的水柜再由排水管排出。
脫水震動篩是使用一種反斜坡的脫水板,間隙開口為0.5至1mm,有兩臺震動馬達產生線性震動,使砂床(砂餅)直接向上坡爬至斜槽,過濾的水被回收到儲料槽清潔和脫水的砂其濕度為20%~25%(可調整)。
脫水板是由聚氨酯基構成的,抽砂泵的磨耗部份可以用橡膠或是硬材質所構成也就是說此洗砂機配備有防磨耗的保護材料(一般壽命半年以上,視原料的耗蝕性而有所不同)。
產品參數
|
型號
|
旋流器規格
|
水處理量
(m3/h)
|
泵
|
脫水篩
|
重量
(T)
|
|
型號
|
電機功率
|
型號
|
砂處理量(T/H)
|
功率
|
|
XSCH800-200
|
780
|
800
|
10/8EM
|
110
|
1833
|
200-250
|
2.6
|
12.5
|
|
XSCH500-100
|
780
|
500
|
8/6E-AH
|
75
|
1227
|
100-130
|
1.7
|
9.1
|
|

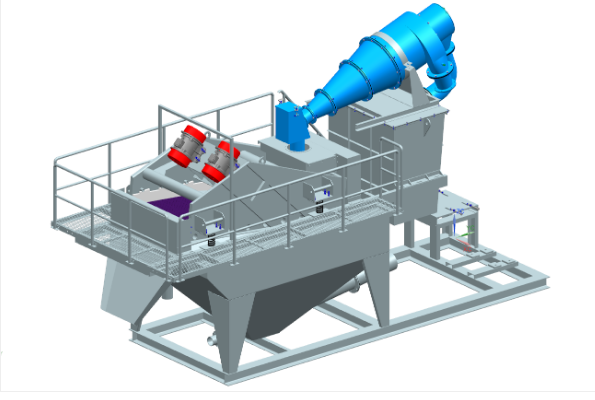

XSCH300-100
|
780
|
300
|
150E-M
|
45
|
1227
|
80-100
|
1.7
|
5.2
|
