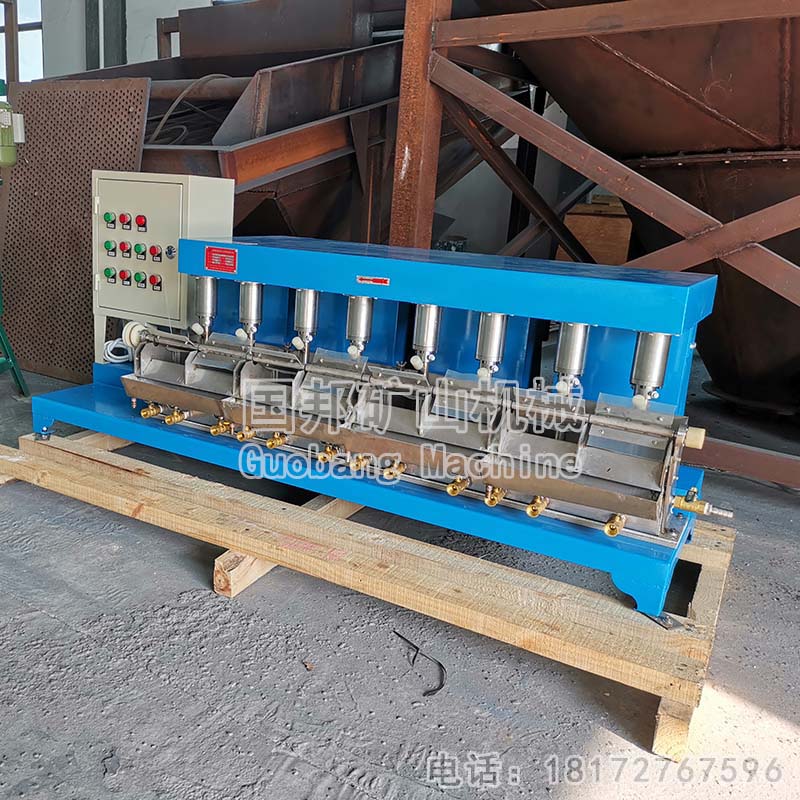

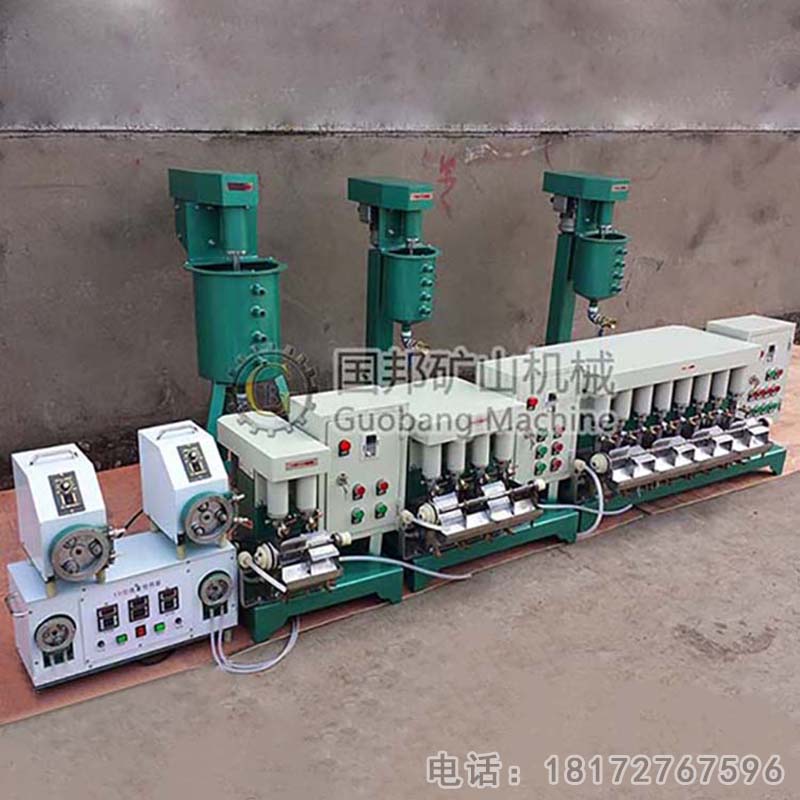

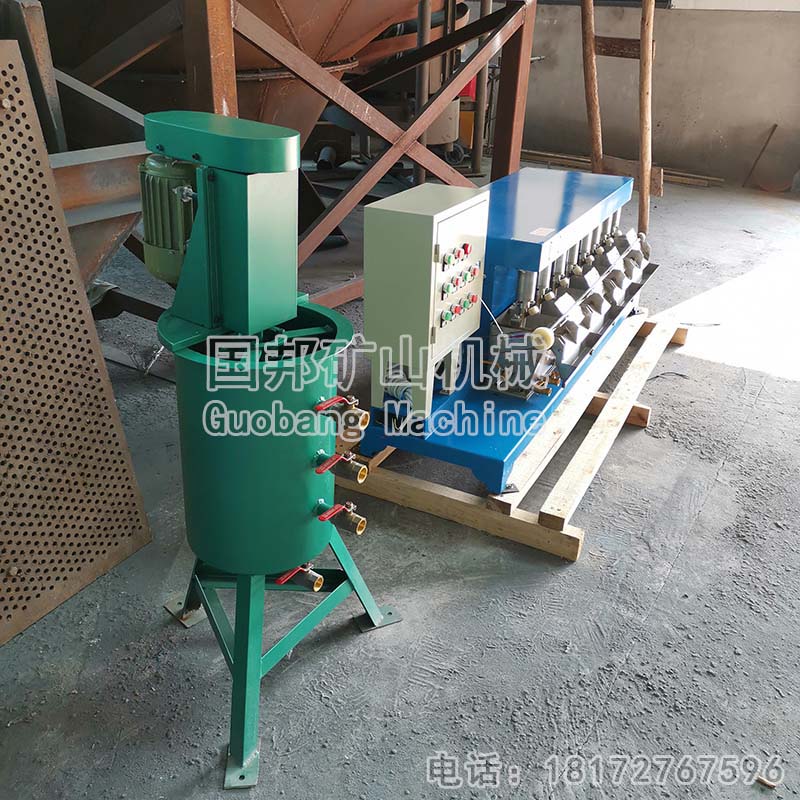

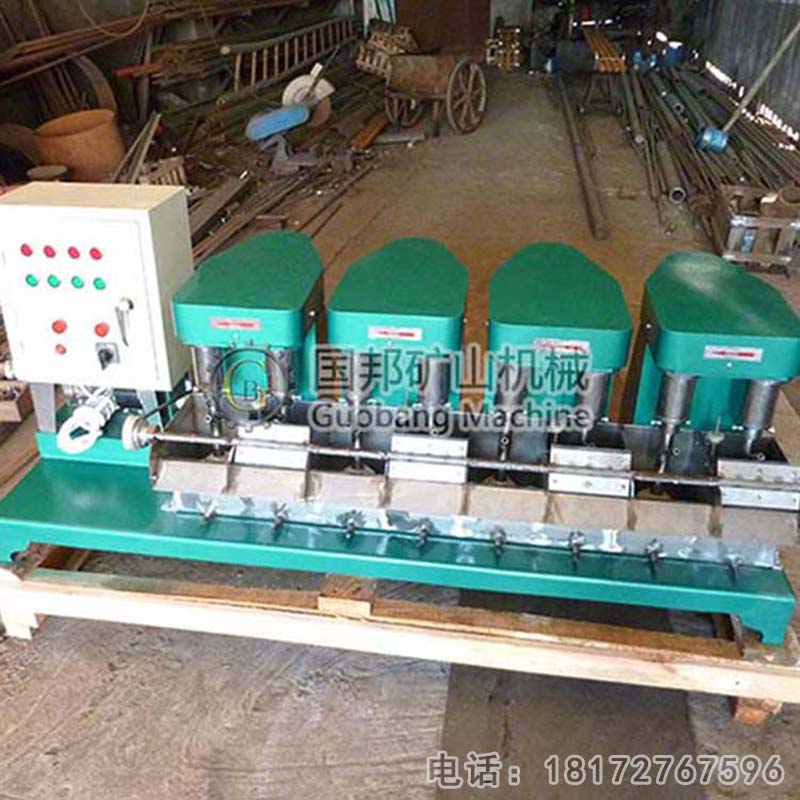

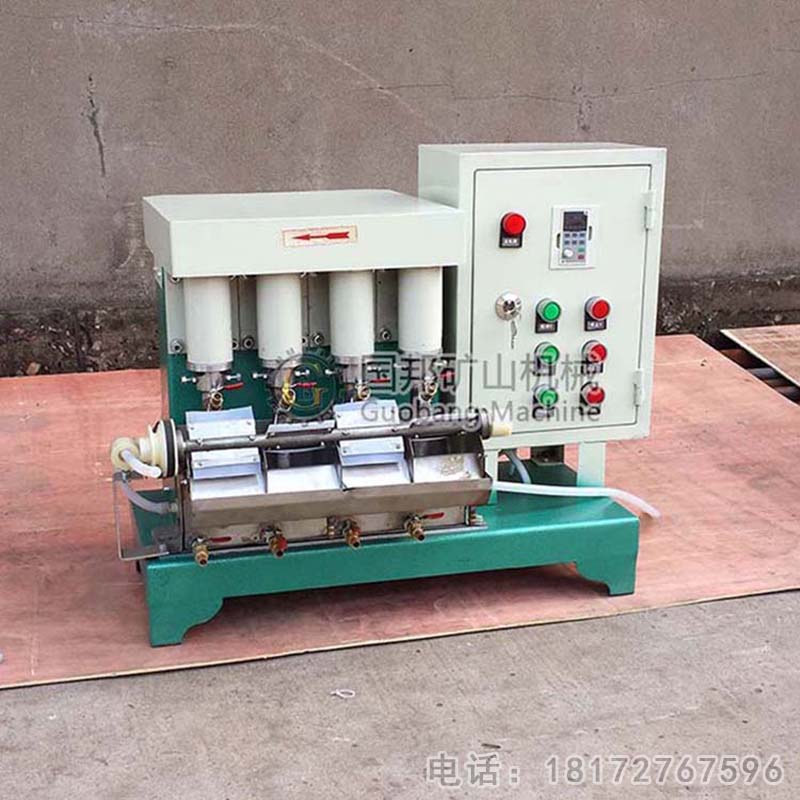

連續式浮選機 微型閉路式連續浮選機 FX2型機械攪拌式浮選機
一、FX2型機械攪拌式連續浮選機概述：
FX型械攪拌式連續浮選機適于實驗室用浮游方法進行礦物選別。此浮選機是以二槽一組數臺組連接起來做連續浮選機，槽數是偶數，自兩槽到十槽不等，根據用戶要求可為左式亦可右式浮選機。
二、FX2型機械攪拌式連續浮選機詳細說明：
1、FX2型機械攪拌式連續浮選機用途：
FX2型械攪拌式連續浮選機適于實驗室用浮游方法進行礦物選別。此浮選機是以二槽一組數臺組連接起來做連續浮選機，槽數是偶數，自兩槽到十槽不等，根據用戶要求可為左式亦可右式浮選機。
2、FX2型機械攪拌式連續浮選機結構說明：

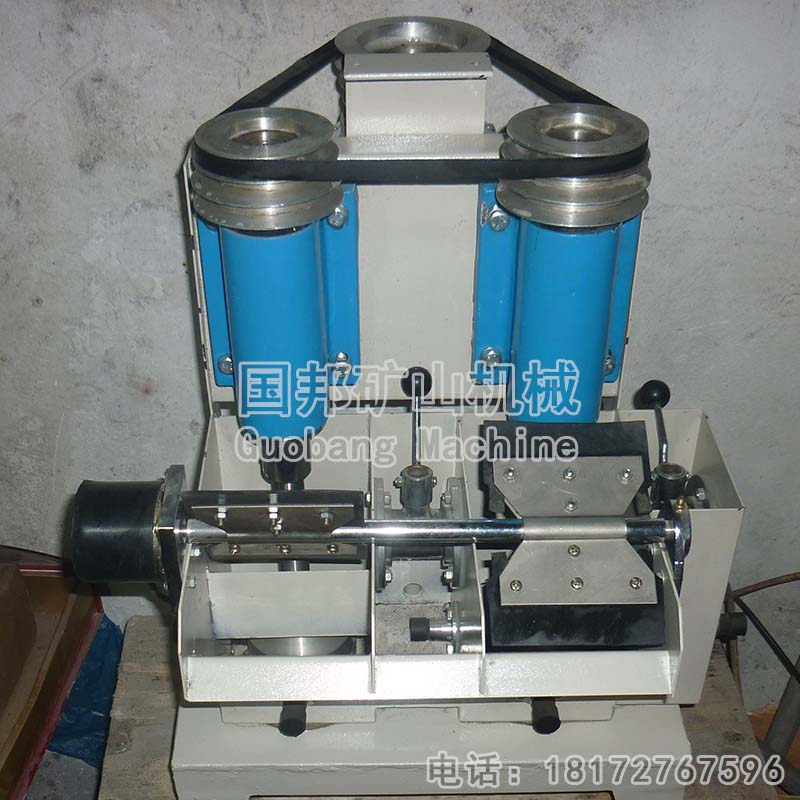

FX2型浮選機屬葉輪式機械浮選機，由以下主要部分組成：槽體部，以鋼板焊接制造。其中利用葉輪攪拌及括板裝置。
(1)、為了調正槽內礦漿液面及被刮出泡沫層的厚度，利用兩槽壁板制成中間槽，其中安裝礦漿液面調節器，在槽內罩蓋上面安裝孔板，用來防止礦漿的混亂運動對泡沫區的影響，同時也可以防止脈石被機械帶到精礦中去。在槽體部置有襯板，防止磨損槽底，襯板可以更換，槽底外部置有排礦口，清洗時放水之用。礦漿流經壁板上的溢流口進入中間槽和尾槽，中間槽的下部與槽壁下部罩蓋的導管進入下一個槽中，這樣可以繼續流經浮選機的槽數全部，從給礦槽流入，由尾槽的排礦口排出，槽體下部的前后置有進礦口，便于改變工藝流程?！?/font>
(2)、葉輪系統，是安裝在浮選機槽中心位置上，葉片向上成徑向排列的盤狀葉輪，固定在葉輪軸的下端繞豎軸管，管上端位于漿石和泡沫層之上，下端支承在罩蓋上，當葉輪旋轉時，沿豎管可吸入大量空氣，在罩蓋下面固定著防護盤，防護盤與葉輪之間隙大小與吸入空氣量有關，其較大間隙不超過3㎜，間隙過大時，更換磨損的防護盤，或適當調整之。豎管上的孔用來循環礦漿，并使礦漿與空氣攪拌在一起，葉輪軸上部裝在軸承殼內的滾動軸中旋轉，軸承殼裝在橫梁上，軸的頂端固定著皮帶輪，通過三角帶接通電動機轉動。調正三角帶的緊張度由螺母來實現。
(3)、刮泡裝置，泡沫利用回轉刮板沿浮選機括出，刮板裝在槽體的排礦口外，刮板軸一端裝有皮帶輪，動力通過蝸輪減速機及三角帶傳動而旋轉。
三、FX2型機械攪拌式連續浮選機技術參數：
|
NO
|
技術參數
|
單位
|
規 格 型 號
|
|
FX2-1.5
|
FX2-3
|
FX2-7
|
FX2-12
|
FX2-24
|
FX2-39
|
|
1
|
選槽容積
|
L
|
1.5
|
3
|
7
|
12
|
24
|
39
|
|
2
|
選槽數量
|
槽
|
2
|
|
2
|
葉輪直徑
|
mm
|
70
|
110
|
130
|
170
|
200
|
|
3
|
葉輪轉速
|
轉/分
|
1400
|
1332、1600、1836
|
1320
|
1100
|
447、 618、787
|
809
|
|
4
|
刮板轉速
|
轉/分
|
33
|
20、30
|
20、30
|
24
|
12 、16 20
|
13、 21
|
|
5
|
給礦粒度
|
mm
|
|
|
6
|
電機(1臺兩槽)
|
250w
|
270w
|
600w
|
1100w
|
1500w
|
|
7
|
外型尺寸
|
mm
|
378×406×523
|
500×500
×600
|
623×590×750
|
740×600
×700
|
942×804×925
|
1081×762×930
|
|
8
|
重量
|
kg
|
25
|
40
|
55
|
85
|
260
|
280
|
