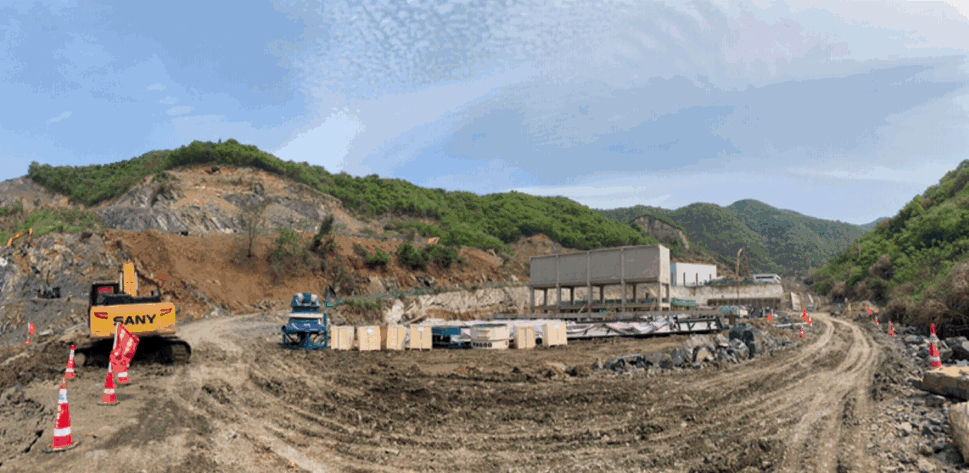

01、項目背景

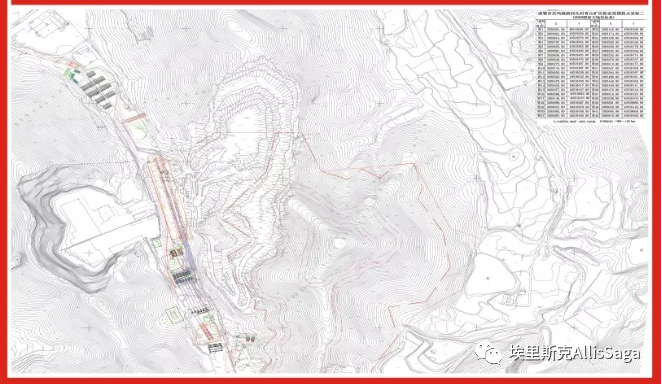

　　計劃總投資6億元，項目征占用林地385.6畝，生產線及附屬設施用地173畝。項目計劃建設工期10個月，計劃于今年投產。礦區資源儲量為845.06萬立方米（2290.66萬噸），生產線時產能1700噸，是目前紹興儲量及預計生產規模最大的、計劃建成高質量高標準示范性礦山的建筑石料礦山項目。



　　02、項目概況



　　預投產時間：2021年



　　項目產能：1700噸/小時



　　巖石類型：石灰?guī)r



　    出料規格：26.5-31.5mm，19-26.5mm，10-19mm，5-10mm，3-5mm，0.075-3mm，＜0.075mm（可選擇生產部分5mm-16mm和16mm-31.5mm產品）



　　設備配置：全套破碎篩分設備共計27臺套（含棒條給料機FD1860*2、圓振動篩CS3070D、CS3680T*2、CS3080T*8、高頻篩MHFS2618*3、顎式破碎機MJC1612*2、中碎圓錐破碎機MS600C*2、細碎圓錐破碎機MH600M*4、立軸式破碎機VSI9100*3）



　　原料經自卸車運輸卸入卸料平臺，通過棒條給料機FD1860預先篩分，200mm以下物料由皮帶輸送至圓振動篩CS3070D，經CS3070D篩分后10-200mm物料與顎破排料匯合一并進入半成品料堆，0-10mm物料輸送至棄料堆，200mm以上物料給入顎式破碎機MJC1612進行粗破并經皮帶輸送至半成品料堆。



　  半成品料經皮帶送至中碎圓錐破碎機MS600C，破碎后由一、二篩分車間圓振篩CS3680T上層分離出大于31.5mm物料進入細碎圓錐破碎機MH600M；下層分離出5mm-26.5mm進入整形制砂車間以及0-5mm物料。



　　經細碎圓錐破碎機破碎后的物料經由皮帶進入一、二篩分車間圓振篩CS3080T，檢查篩分后上層分離出大于31.5mm的物料返回細碎圓錐破碎機形成閉路，中層分離出的26.5mm-31.5mm物料與圓振動篩CS3680T中層分離出的26.5mm-31.5mm物料匯合輸送至成品料堆；下層分離出5mm-26.5mm物料進入整形制砂車間以及0-5mm物料。



　　經立軸式?jīng)_擊破碎機VSI9100破碎后的物料進入第三篩分車間圓振篩CS3080T，上層分離出19mm-26.5mm成品；中層分離出10mm-19mm成品；下層分離出5mm-10mm成品及0-5mm物料。



　　經第一、二篩分（一）、第一、二篩分（二）分離出的0-5mm物料通過選粉機分離為0-0.075mm和0.075-5mm，0.075-5mm物料再經高頻篩MHF2618分離為0.075mm-3mm、3mm-5mm兩種產品。



　　（注：此生產線可選擇生產部分5mm-16mm和16mm-31.5mm產品）



　　04、產線優點



　　采用四段破碎兩閉路工藝方案，通過智能化主機設備，實現多種產品同出，比例可調，靈活適應市場需求；



　　選用層壓破碎設備，設備負荷均衡，節能環保，避免過度破碎，資源開發效率高；



　　破碎比合理，進料通暢避免搭料；多篩少破及時出料，充分發揮產線生產能力。

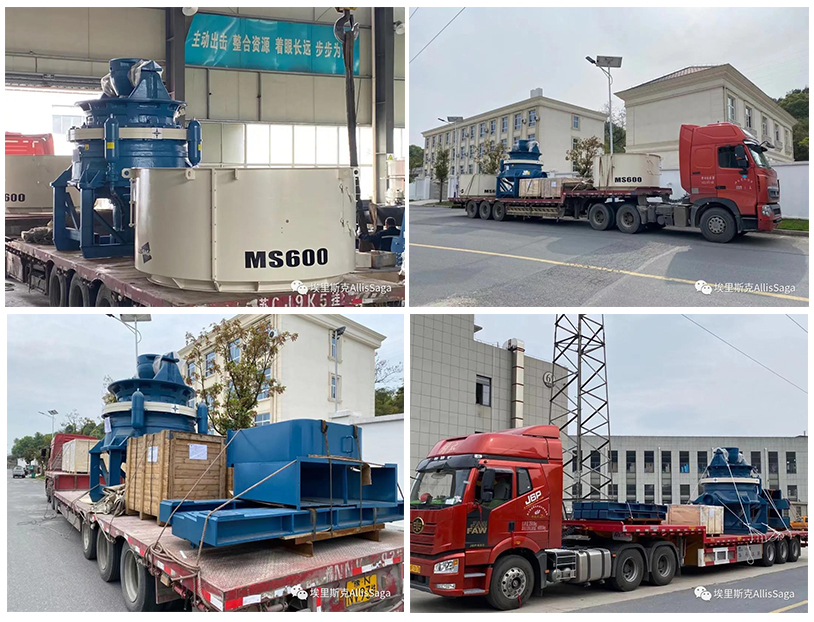

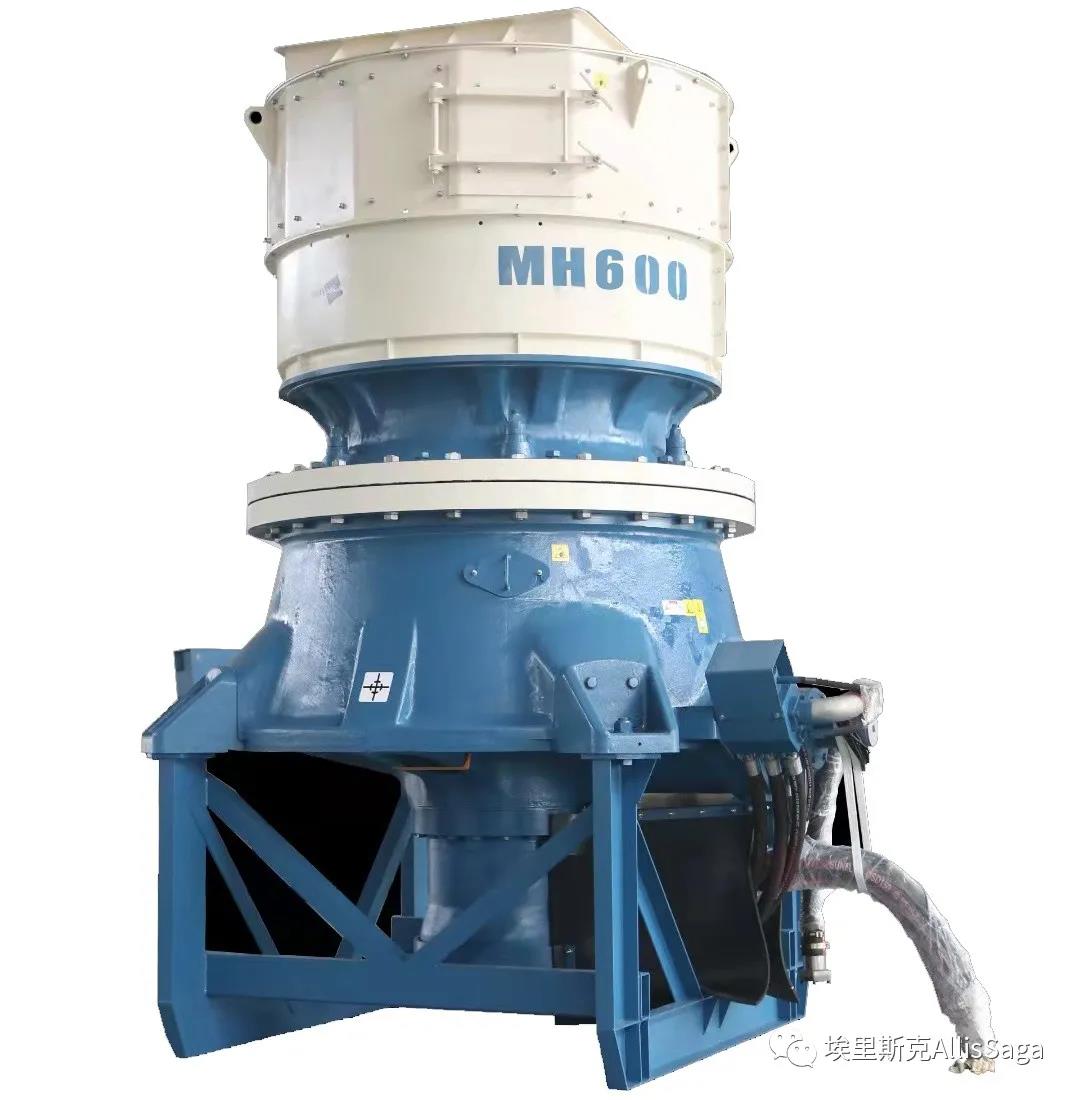

　　05、MS/MH600圓錐破碎機 設備簡介



　　埃里斯克MH/MS系列圓錐破碎機，主要用于礦山、工程(砂石料)、工業(礦渣等) 領域中碎、細碎、超細碎作業。適用處理從相對易碎的石灰?guī)r到非常難碎的鐵燧石，從相對粗放的道砟到要求更細的機制砂，不論固定式破碎還是移動式破碎站，在金屬礦山，從常規破碎到自磨頑石破碎，MS 及MH 類型圓錐破碎機均可在中碎、細碎、超細碎作業中提供無與倫比的破碎性能。



　　單缸液壓設計的MH 及MS 圓錐破碎機是簡單、可靠、高作業率、且能真正意義實現全自動化控制的高效圓錐破碎機。操作運行維護簡單、運行成本更低、破碎產品質量更優秀，更能適用于各種不同破碎工況。

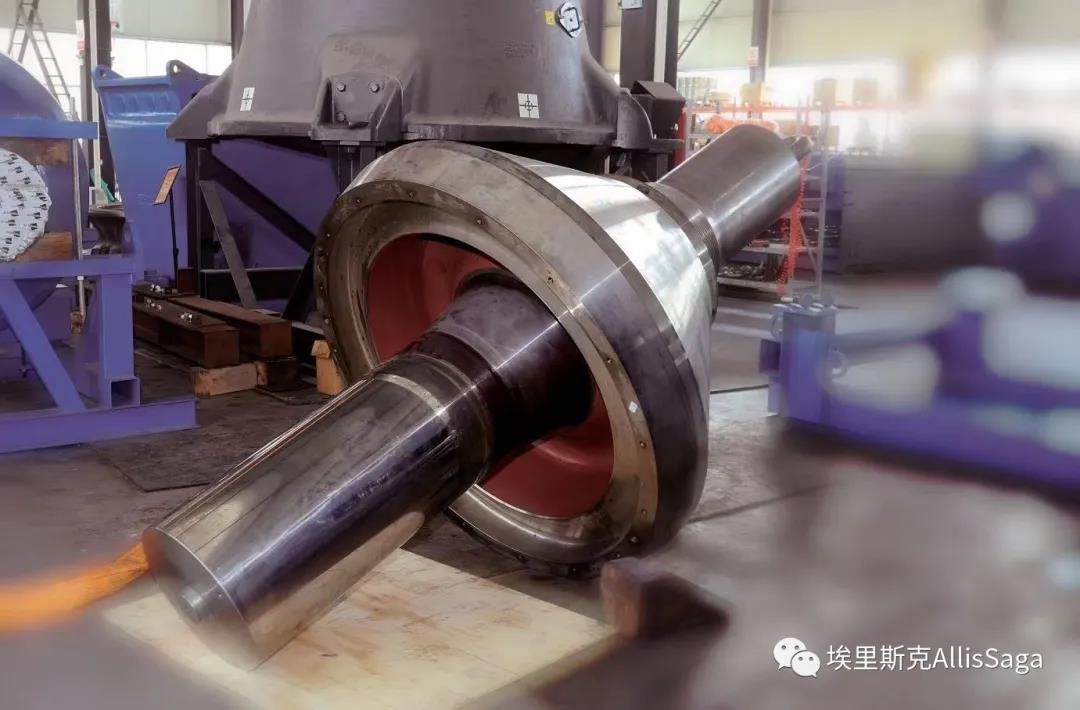

　　主軸材質及工藝



　　采用優質合金鋼鍛造，所有鍛件符合UT-1及 MT-1水平。

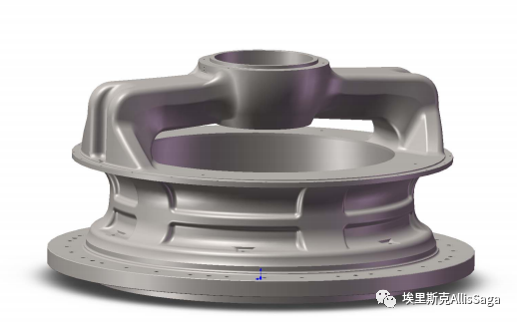

　　上下架體結構



　　運用有限元分析方法優化架體結構，保證架體高強度；



　　周向和縱向筋板結構大大加強了架體強度，避免架體出 現裂紋的風險。

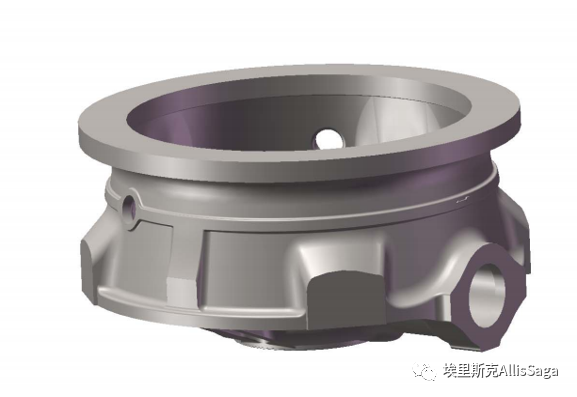

　　上下架體鑄造



　　運用德國先進的MAGMA仿真模擬軟件設計澆鑄工藝，可實時模擬澆鑄并進行優化，從而確保鑄件的質量。

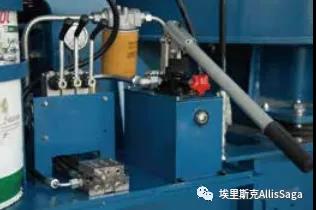

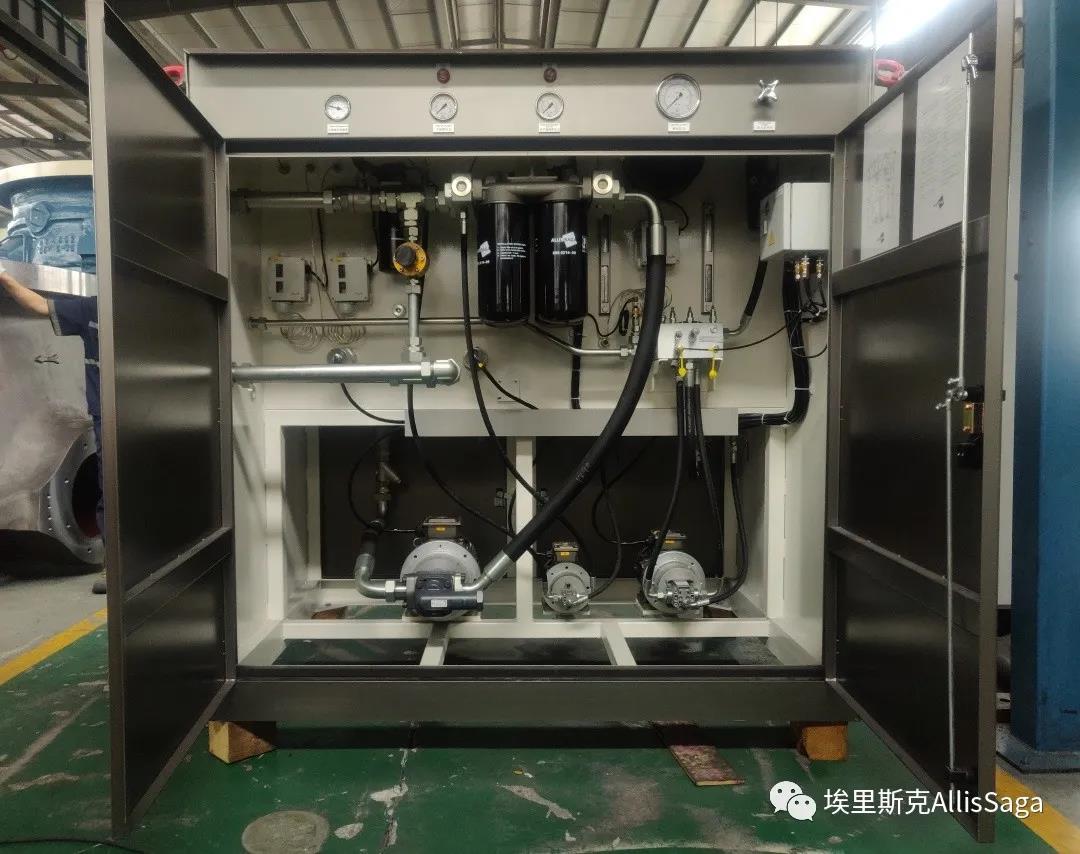

　　油站設計



　　關鍵元器件均采用國際品牌產品；



　　油泵單元水平安裝，擴展了油箱內部空間；



　　方便操作人員維修、維護；



　　適用于固定式破碎機；



　　緊湊型設計；

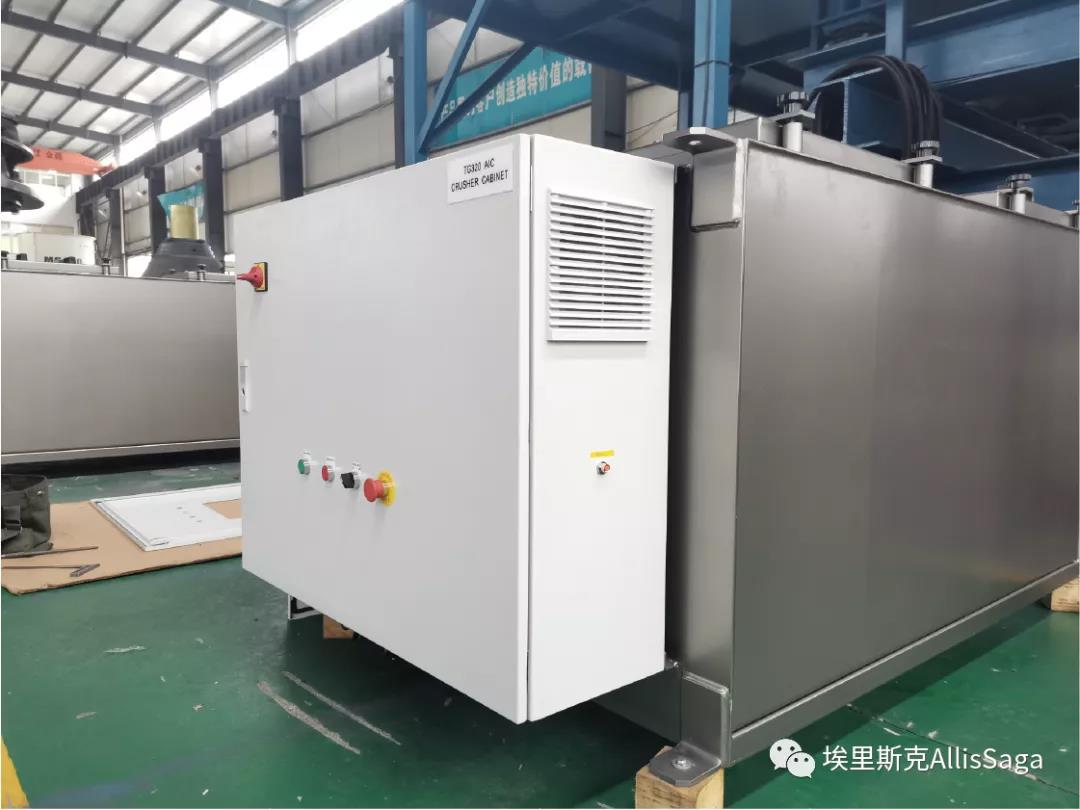

　　PLC控制的油站系統，用于移動破碎站。





　　緊湊型設計；



　　PLC控制的油站系統，用于移動破碎站

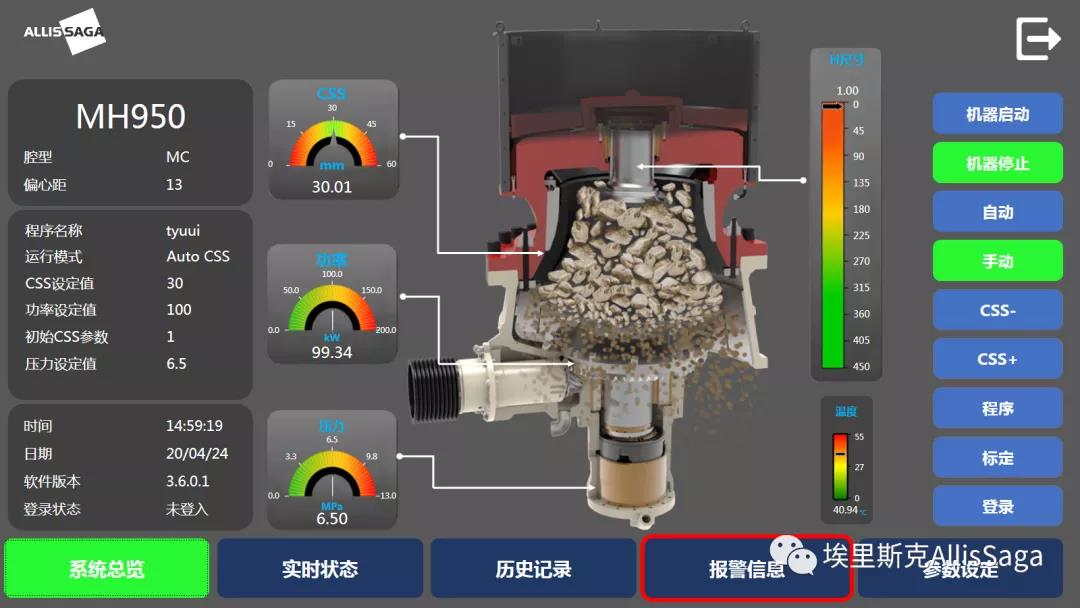

　　智能化控制



　　Windows 平臺，HMI易操作；



　　排礦口自動調節，實時監控運行狀態易于實現與客戶中控系統通訊；



　　儲存歷史數據（15天），易于下載長期保存；



　　可實現遠程技術支持。

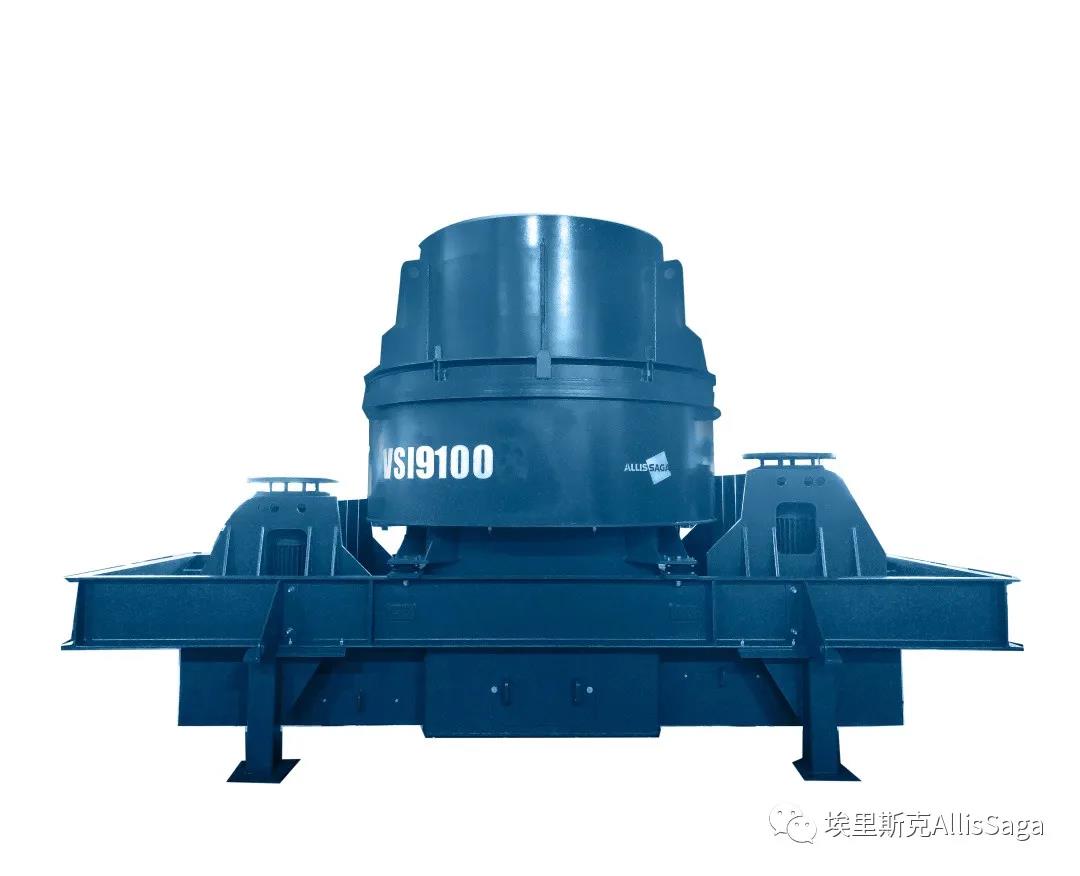

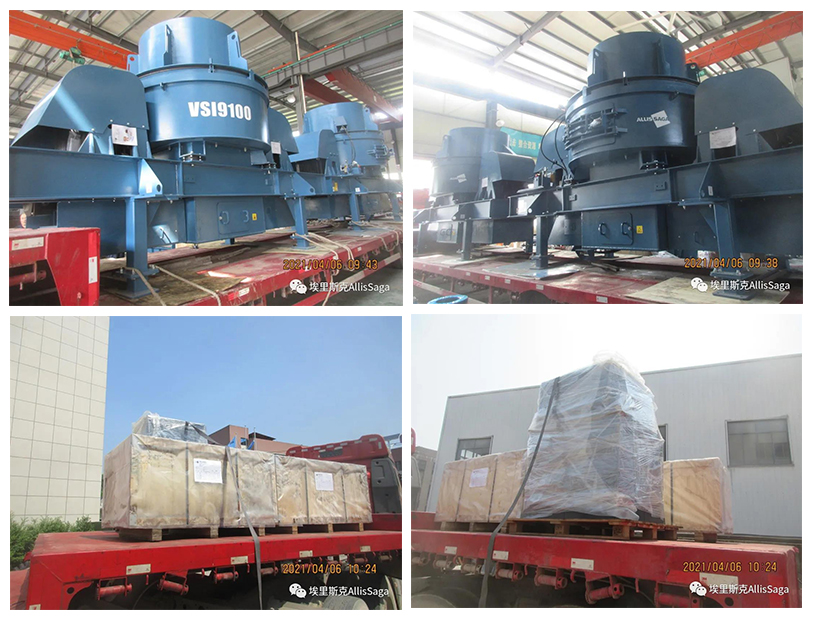

　　06、VSI9100立軸沖擊式破碎機 設備簡介



　　埃里斯克VSI系列制砂機，主要用于三段破碎或四段破碎，具有破碎和研磨功能，可用于加工幾乎所有磨蝕性、易碎或粘性物料。采用“石打石”技術實現破碎，將高速沖擊的碎石與高壓研磨相組合，增強破碎效果。由于關鍵部位都具有巖石內襯，破碎主要發生在巖石與巖石之間；轉子采用特殊材料制作，低磨損，因此，埃里斯克VSI有別于其他沖擊式/反擊式破碎機，具有低生產成本的優點。是用于制砂和骨料整形的優秀破碎機。

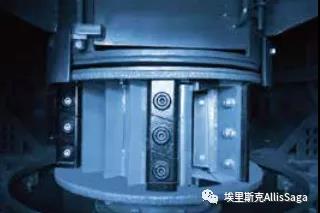

　　轉子



　　主、副兩個拋料頭，三通道設計，均衡轉子壽 命與拋料效率；



　　模塊化結構，耐磨件更換方便快捷；



　　鎢合金材料結合堆焊處理，全方位耐磨防護， 轉子使用更持久。

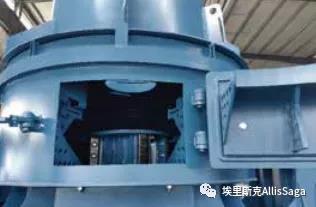

　　破碎腔



　　優化腔體形狀，充分利用物料動能；



　　循環氣流設計，有效控制粉塵外溢；



　　積料設計，高效破碎且耐磨。





　　給料



　　溢流量可調節，滿足不同物料特性和產品要求；



　　轉子給料量可調節，保證持續擠滿給料；



　　對中均勻給料設計，保證粒級合理穩定。



　　皮帶輪



　　通過更換皮帶輪調整轉子轉速，整形和制砂作業容易調整；



　　皮帶松緊通過液壓油缸調節。



　　油脂潤滑（可選）



　　獨立潤滑系統，確保油脂干凈，延長軸承壽命；



　　3個加油嘴，配備獨立流量分配閥，確保潤滑效果；



　　干油潤滑，更經濟環保。





　　稀油潤滑（可選）



　　稀油潤滑，更適合制砂作業等重型工況；



　　獨立潤滑系統，配備過濾、冷卻、加熱裝置；



　　安全可靠，運行成本低。
