顎式破碎機是目前破碎、磨粉行業應用最為廣泛的設備之一。本期，小編將從市場主流的系列產品，它們各自的優缺點，以及顎破生產廠家的部分案例為大家揭秘破磨工序-顎式破碎機。

產品介紹

1858年，簡單擺式破碎機被發明出來，至今顎式破碎機已有150多年的歷史。

我國從50年代初開始仿制生產復擺顎式破碎機，為改善顎式破碎機性能，提高其工作效率，國內外曾研制過各種異型顎式破碎機，但最終得到廣泛應用的還是傳統復擺顎式破碎機。

顎式破碎機廣泛應用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多領域，在繁雜的破碎工序中處于“第一把刀”的位置，破碎抗壓強度不超過320兆帕的各種物料，主要由六大部分組成：機架、傳動部分（電機、飛輪、皮帶輪、偏心軸）、破碎部分（顎床、動顎板，定顎板）、保險裝置（肘板、彈簧拉桿部）、調整部分、集中潤滑裝置。

產品分析

為提高顎式破碎機的破碎效率，國內外從未停止過對顎破的研發和改進。經過60多年的改良和技術引進，目前國內市場主流顎破有PE、PEW和顎式破碎一體機（電機和破碎機整體化，以下簡稱一體機）等系列產品。

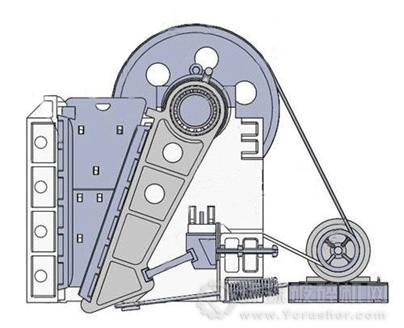

PE系列顎式破碎機示意圖

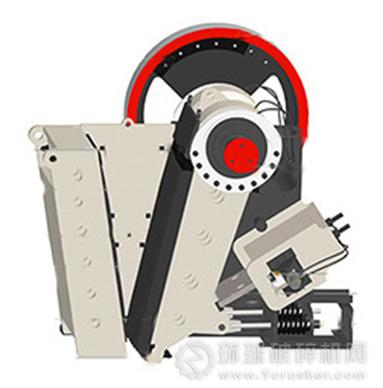

PEW系列顎式破碎機示意圖

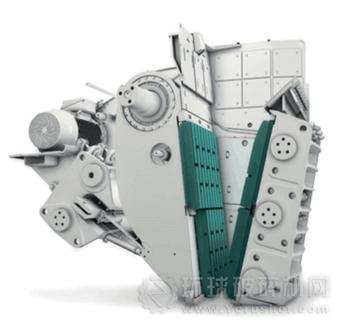

顎式破碎一體機示意圖

上述三大系列的顎破中，PE系列顎破最早被研發出來，在國內市場中，因其結構簡單、價格相對低廉而得到廣泛應用。

PEW系列顎破是在PE系列的基礎上改進而來，在設備結構、調整裝置、和保護裝置方面做出了比較大的改動，使顎破的破碎效率和破碎比，較PE系列有了較大的提升。

一體機屬于新一代的顎破產品，其設備結構、使用功能和生產效率等各項指標均體現了現代先進技術水平。較PE和PEW相比，一體機最大的改動是將電機置于機身。

據小編了解，目前各廠家對一體機的命名不盡相同，例如：美卓礦機命名為Nordberg?C系列顎式破碎機、上海世邦工業和河南黎明重工命名為C6X系列顎式破碎機、廣州磊蒙命名為GC系列高性能顎式破碎機、成都大宏立命名為PEV系列顎式破碎機、鄭州維科命名為HJC系列高效顎破，而上海山美、南昌礦機、洛陽大華命名為JC系列顎式破碎機、海興機械PE破碎機等等。

優缺點對比

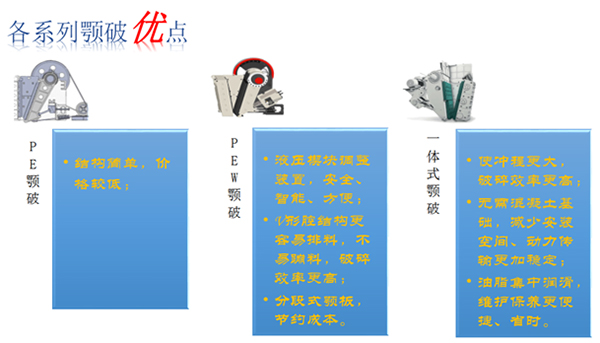

俗話說“沒有對比就沒有傷害”。那么，市場上流行的PE、PEW和顎破一體機這3種系列各有什么優缺點呢？

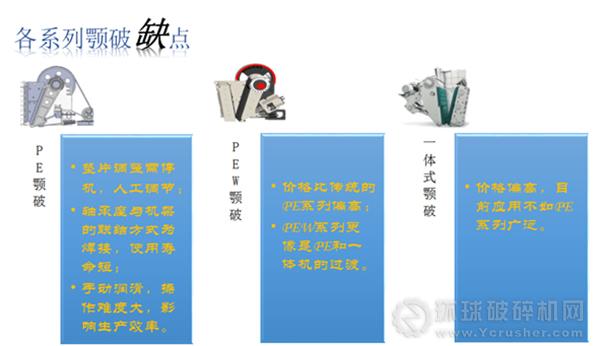

看了以上圖中三種顎式破碎機的優缺點對比，是不是感覺腦中開始有漿糊了？換一種畫風，包你秒懂~~~

案例介紹

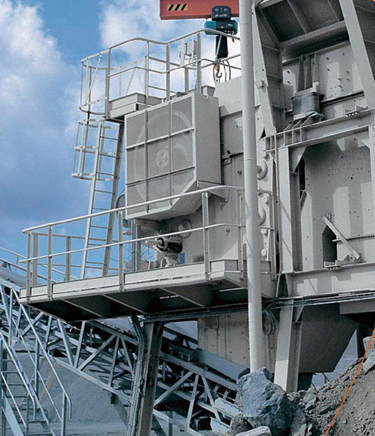

美卓礦機

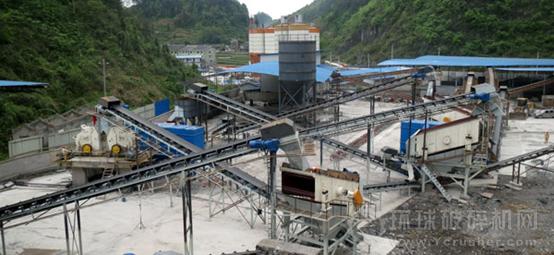

世邦工業——河北時產800-1000噸碎石制砂生產線

設備配置：S5X系列篩分設備、TSW系列振動給料機、ZSW系列振動給料機、VU干法制砂成套系統、C6X系列顎式破碎機、CI5X系列反擊式破碎機

原始物料：石灰石

成品尺寸：0-5mm，5-10mm，10-20mm，20-31.5mm

成品用途：用于高等級鐵路、公路、市政等基礎設施建設

產品信息：世邦的C6X顎破共有5個型號，處理能力最高可達1510t/h，最大進料粒度在720-1280mm之間，電機功率為160-400kw。

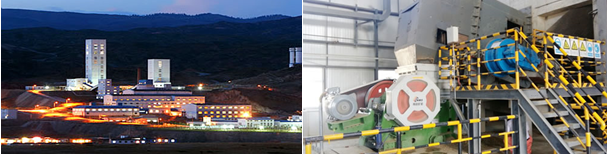

南昌礦機——哈巴河金壩礦業1000噸/日金礦石選廠

設備配置：一臺JC1150顎式破碎機（粗破設備，最大給料粒度600mm，處理能力為120噸/小時）、一臺2YKR3060圓振動篩（細碎閉路篩分，上層篩孔為25x25mm，下層14x25mm，靠近出料端12x12mm）。

生產能力：已超過設計的1000噸/日，實際達到1200-1300噸/日。

產品信息：JC系列共有11種型號，處理能力在45-1595t/h之間，最大進料粒度為450-1300mm，電機功率為75-400kw。

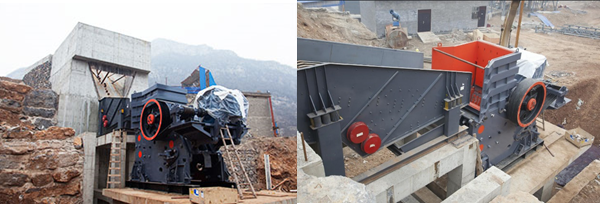

上海山美——貴州500噸石灰?guī)r破碎生產線

設備配置：一臺ZSW600*150振動給料機、一臺JC549顎式破碎機、兩臺HCS459A反擊式破碎機、一臺VSI-9000制砂機、2YK2460和3YK3060圓振動篩各一臺，3YK2460圓振動篩兩臺等。

生產能力：500t/h

產品信息：山美的JC顎破可處理抗壓強度不超過320Mpa的各種礦石和巖石，有11種型號，生產能力在50-1800t/h之間，進料粒度需≤1800*2100mm，電機功率為55-450kw。

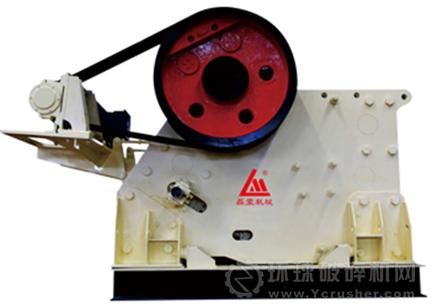

廣州磊蒙

（注：以上所涉各個設備廠家的數據資料，均為各廠家對外公布的數據資料）

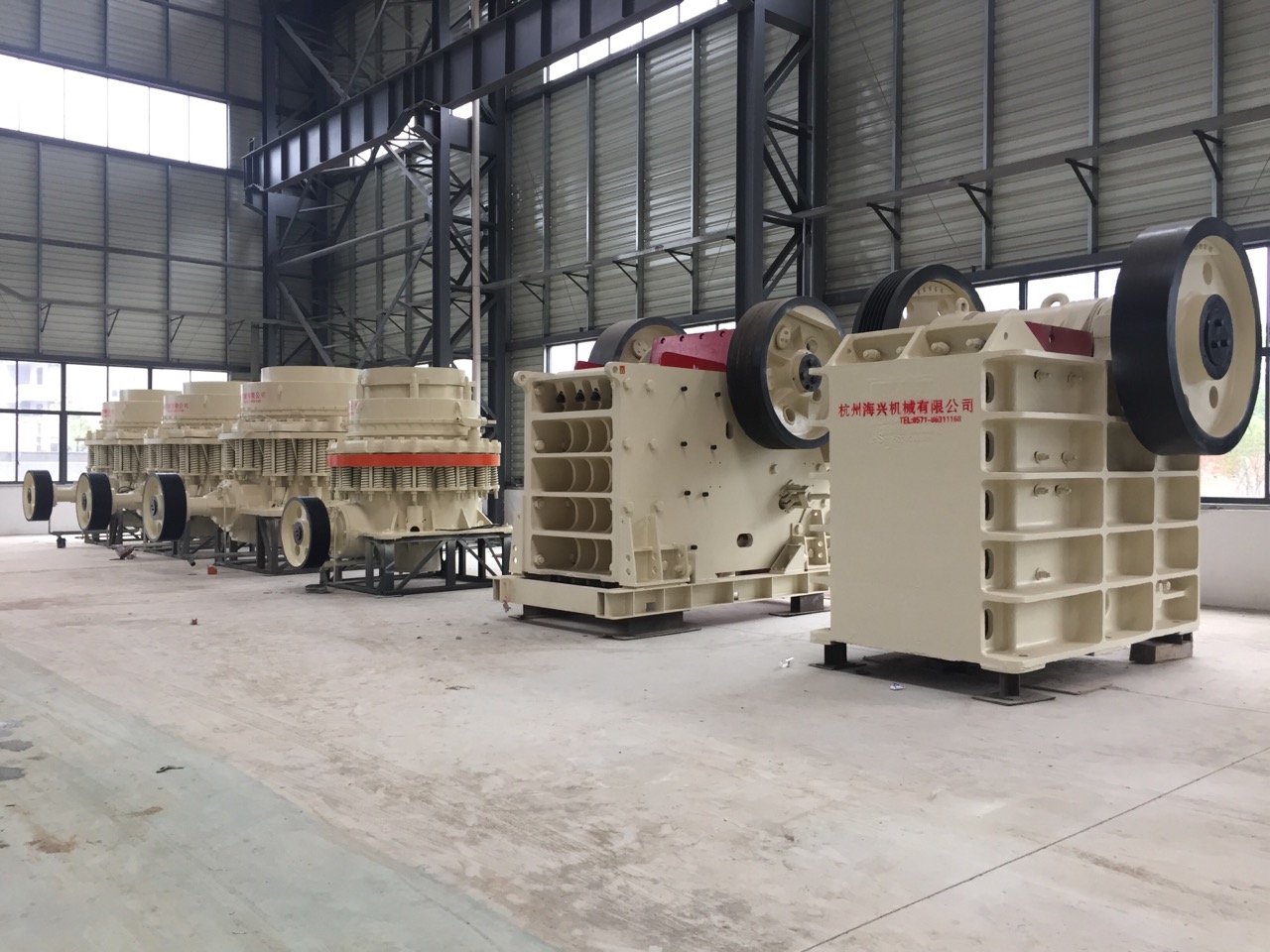

海興機械：PE顎式破碎機
