設備介紹
復合破碎機是綜合國內外同類破碎機技術，對主要技術參數進行優化設計研制而成的新型細碎，粗磨產品，主要用于中型水泥廠破碎水泥生料、熟料，為水泥廠技術改造或新建水泥生產線提供了一種理想的細碎設備，也適用于鐵礦石、砂巖、石膏、高爐渣、煤矸石、塊煤等其他中硬礦石的破碎，具有破碎比大、能耗小、運轉平穩、結構簡單、操作維修方便等特點。
設備用途
廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機制建筑砂、石料以及各種冶金礦渣的破碎中更是得到普遍使用，與其它類型的破碎機相比產量功效高。復合式破碎機(復合破)破碎比度較大，最大破碎比可達到出料粒度可以任意調節，不受板錘、襯板磨損的影響；無篩條設置，破碎水分含量高、含泥量大的物料時不易堵塞；采用彈性調節機構，進入不可破碎物可自動排出，不會造成設備損壞；軸承水平布置，壽命長，可以破碎溫度高的物料（如水泥熟料）；本機轉子體結構獨特，破碎物料時，轉子體幾乎不磨損；后腔體設置有絲桿或液壓開啟機構，不用起主設備，即可輕松更換易損件。
（1） 結構簡單合理、運行成本低。利用石打石原理，磨損小。
（2） 破碎率高、節能。
（3） 具有細碎、粗磨功能。
（4） 受物料水分含量影響小、含水份可達8%左右。
（5） 更工作噪聲低于75分貝（db級），粉塵污染少。
（6） 適合破碎中硬、特硬物料。
（7） 產品成立方體，堆積密度大，鐵污染極小。
（8） 葉輪自襯磨損小、維修方便
結構

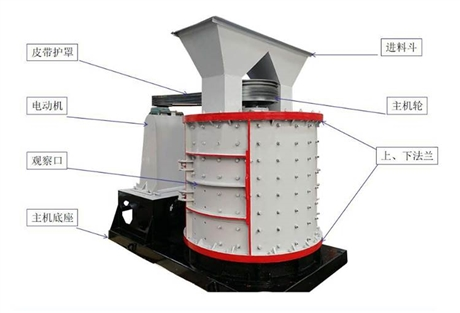

復合式破碎機全機由傳動裝置、主軸、筒體、上蓋及底座等部分組成，電動機經梯形三角帶帶動主軸旋轉，主軸上裝有錘頭，物料從上部給料口進入機內，并靠重力下落，物料連續受到高速旋轉的錘頭的一系列沖擊而被破碎，然后從下部排料口卸出。
工作原理
物料自上口加入，落入破碎腔，受到高速旋轉板錘的打擊，而迅速拋向反擊板，撞擊后被反彈到錘板上，再次受到打擊。如此高頻次的打擊與反擊，使物料由大到小逐漸被破碎，較小的物料落到下層破碎腔，受到高速旋轉密集錘頭的打擊，重復上層破碎過程。由于型腔較小，錘頭與反擊板齒刃之間對部分物料施加剪切應力，進行銑削，加速物料的細碎。同時，錘頭帶動物料產生流動，相互間產生很大的研磨作用，使物料進一步細碎，直至破碎成所要求的粒度。
設備技術參數
|
型號
|
給料粒度
(mm)
|
出料粒度
(mm)
|
生產能力
(t/h)
|
主軸轉速
(r/min)
|
電機功率
(kw)
|
外型尺寸
(mm)
|
|
PFL-800
|
<100
|
<3-5 60-90%
|
10-20
|
934
|
22
|
2100×1200×1700
|
|
PFL-1000
|
<120
|
<3-5 60-90%
|
20-40
|
769
|
37
|
2600×1400×1900
|
|
PFL-1250
|
<150
|
<3-5 60-90%
|
40-70
|
530
|
75
|
2800×1600×1000
|
|
PFL-1500
|
<180
|
<3-5 60-90%
|
70-100
|
495
|
132
|
3100×1900×2200
|
|
PFL-1750
|
<200
|
<3-5 60-90%
|
130-190
|
424
|
185
|
3710×2360×2390
|
|
PFL-2000
|
<220
|
<3-5 60-90%
|
100-160
|
370
|
220
|
4100×2660×2620
|
