無軸螺旋泥沙分離器用途：

用于污水處理廠沉砂池，將沉淀池排出的砂水混合液進行砂水分離。

無軸螺旋泥沙分離器特點：

本產品綜合了國內外該類型產品的使用情況后改進設計的，解決了襯條更換不便和螺旋軸向位置不可調的缺陷，其特點如下：

1 分離效率可達96%~98%，可分離出粒徑≥0.2mm的顆粒;

2 采用無軸螺旋,無水中軸承,維護方便;

3 結構緊湊,重量輕;

4 新型傳動裝置,其關鍵產件--減速器為的軸裝式,不用聯軸器,安裝對中方便;

5 襯條為快裝式,便于更換;

6 螺旋軸向位置可調,便于調整其尾部和箱壁的安全間隙.

型號表達方式：

構造及工作過程:

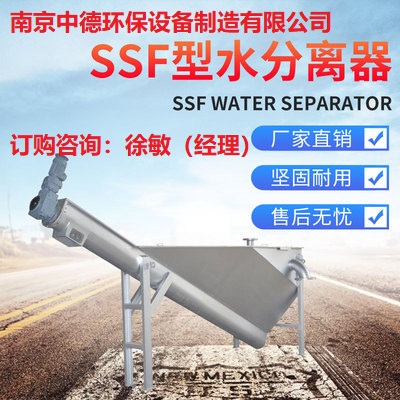

螺旋式砂水分離器由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置組成。

砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋的推動下，砂粒沿斜置的槽底提出升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。

安全使用

1、空壓機油分罐端蓋上面有個安全閥，當油分罐內的空氣壓力達到設定值的1.1倍時安全閥自動打開，放掉部分空氣，降低油分罐內的氣壓。檢查安全閥的方法是在壓縮機滿載工作時，輕拉安全閥上的泄氣拉桿，若安全閥能向外排氣，則視為正常。

2、油分罐上裝有一個壓力表，檢測的是濾前壓。油分罐的底部裝有排污閥，要定期打開排污閥，放掉沉淀在油分罐底部的水和污物。

3、油分罐旁邊有一個透明的油位鏡顯示油分罐內油位的高低。正確的油位是當空壓機正常工作時油面在上下度中間位置，過高會跑掉，過低會影響整機的安全性。

4、油分罐屬于壓力容器必須有制造資質的專業廠家生產。每個油分罐都有一個的編號和合格證。

構造及工作過程:

螺旋式砂水分離器由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置組成。

砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋的推動下，砂粒沿斜置的槽底提出升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。

  旋流式砂水分離器

主要技術參數：

螺旋式砂水分離器訂貨要求：

1、按型號表示方式書寫全稱；

2、使用環境（戶內、外及其它）；

3、如采用鋼筋混凝土水箱，應提供相關部分的工程設計資料。

外形安裝尺寸表：

不銹鋼水箱

外形安裝尺寸圖：
