產品介紹:

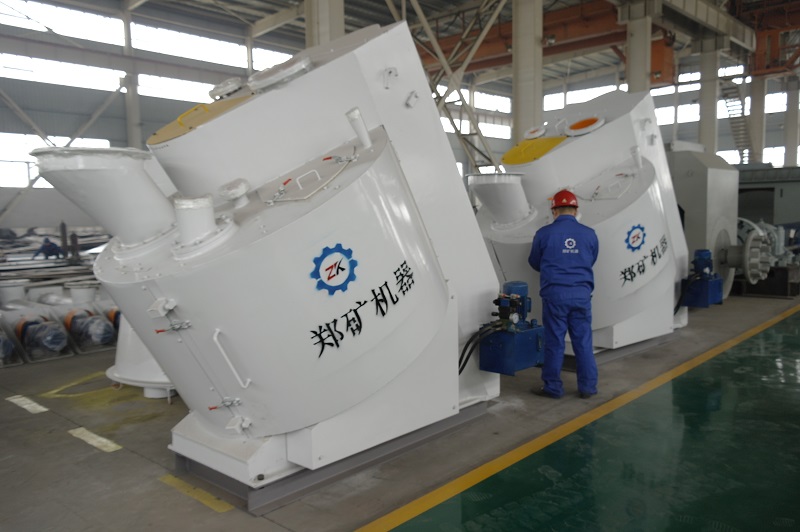

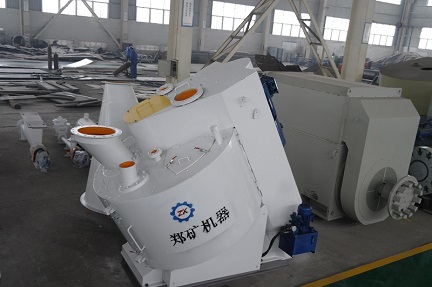

　　鄭礦機器生產的陶粒制粒機采用全新一體化的設計結構、全封閉運行，為國內首創造粒機廠家，得到廣泛運用和一致的好評。該設備以頁巖、粘土為主要原料，可生產粒徑5-25mm的粘土陶粒、頁巖陶粒、高強陶粒、花卉陶粒、耐火陶粒。陶粒制粒機主要用于陶粒砂，煤粉、水泥、醫藥、熟料、石灰石、煤矸石，粘土等粉狀、粒狀、小塊物料成球，是頁巖陶粒砂生產線的主要設備。

性能特點：

（1）全封閉運行，有效解決了粉塵污染，改善了工作環境和物料損失，具有原料適應性強、生產效率高、產品質量穩定等特點。

（2）采用變頻調速，緩解了設備沖擊力、運行平穩，保護了電機，并降低能耗30%以上。

（3）成球率高，球粒大小易于控制，粒度均勻、強度好、全盤成球，生產效率大幅提高。

（4) 制粒機制粒快、效果好，設計特殊孔的濾網，仔細篩濾，其摩擦濾網桿能扎碎篩濾堅固粒子。

結構組成：

　　陶粒制粒機作為頁巖陶粒砂生產線的主要設備，由圓盤、大傘齒輪、圓錐齒輪、主軸箱、橫軸、調角機構、刮刀機構、傳動裝置、底座等組成。圓盤由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是成球的主要組成部分。軸座連接圓盤和減速機。減速機使成球盤達到所需轉速。機架由槽鋼組成，支持著盤面，安裝時必須保持地面平整。

工作原理：

　　陶粒制粒機電動機由三角皮帶與減速機聯接傳動，減速機出軸端聯有圓錐齒輪，并與大傘齒輪嚙合。大傘齒輪由螺栓與圓盤連接。這樣電動機啟動后，圓盤也隨之運轉。圓盤通過主軸、雙列向心球面滾子軸承、橫軸、承重于底座。主軸的尾端與調角機械的螺桿連接。由于雙列向心滾子軸承的作用，通過調節調角機構的螺桿，使主軸與圓盤在一定范圍內轉動，以保證調節成球盤傾斜度的需要。通過改變電動機輸出軸和減速機輸入軸上的皮帶輪直徑，可以調節成球盤的轉速。鄭礦機器是全球?qū)I(yè)的礦山設備制造商，公司為全球100多個國家和地區的礦山、能源多方位提供創新技術與產品解決方案，公司始建于1956年，生產基地座茖于河南省滎陽市，是國家機械工業部和河南省機械電子工業廳指定的水泥建材和洗選設備的定點生產單位。

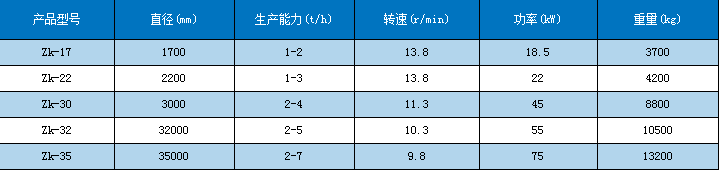

技術參數：
